Оборудование звукоусиления Yamaha

Активная акустическая система

DHR15

Yamaha DHR15
Yamaha DHR15-01
Yamaha DHR15-02
Yamaha DHR15-03
Yamaha DHR15-04
Yamaha DHR15
Yamaha DHR15-01
Yamaha DHR15-02
Yamaha DHR15-03
Yamaha DHR15-04
Ищете комплексное решение?
Чтобы наши специалисты грамотно подобрали Вам решение - заполните форму технического задания.

DHR15 — это двухполосная активная АС с подключением по схеме Bi-amp, оснащенная 15-дюймовым НЧ-динамиком и 1,4-дюймовым ВЧ-динамиком. Она идеально подходит для использования в качестве основной АС. DHR15 сочетает в себе усилитель мощностью 1000 Вт и высокопроизводительный цифровой сигнальный процессор в том же фанерном корпусе, что используется в премиальной серии DZR от Yamaha, что обеспечивает лучшее в своем классе качество звука и надежность.

  • Прочный фанерный корпус обеспечивает четкий звук с минимальной вибрацией
  • Фанерный корпус с покрытием из поликарбамида для прочности и устойчивости к царапинам
  • Компактный, несмотря на 15-дюймовый низкочастотный динамик, обеспечивает превосходную частотную характеристику в нижней части диапазона
  • Крепления для монтажа на стойку под двумя углами — с наклоном 0° или -7° вниз
  • Точки для крепления с использованием рым-болтов
  • Фирменная настройка FIR-X™ обеспечивает КИХ-фильтрацию и корректирующий эквалайзер, чтобы уменьшить фазовые искажения

Обзор

Оптимизированная производительность.

Серия DHR — это идеальное решение для тех, кто хочет вывести качество усиления звука на новый уровень с профессиональным качеством, точностью и производительностью. Корпусы из фанеры премиального качества с покрытием из крепкого поликарбамида обеспечивают износоустойчивость, недостижимую для других акустических систем в этом классе.

Каждая модель в серии оптимизирована для соответствия требованиям различных применений по звукоусилению: 10-дюймовая модель — для стационарной установки и служебных целей, 12-дюймовая модель предназначена для использования в качестве напольного монитора, а 15-дюймовая версия — для подзвучки зала. Все они включают специальные преобразователи, управляемые усилителями мощности класса D с цифровыми сигнальными процессорами, чтобы обеспечить потрясающее качество и четкость звука. В сочетании с полезными функциями, адаптированными для конкретных применений, с этой серией вы получаете гибкость в выборе идеальной АС для самых разных звуковых сред. Не пора ли и вам проверить качество и производительность устройств серии DHR и улучшить свой звук?


Функциональные особенности

Дизайн корпусов, оптимизированный под различные условия акустической среды

Серия DHR включает обширный модельный ряд, оптимизированный для конкретных применений. 10-дюймовая модель оснащена поворотным ВЧ-рупором и специальным U-образным кронштейном UB-DXRDHR10 для использования в стационарных установках и служебных целях, а 12-дюймовая модель — первая акустическая система Yamaha с коаксиальным компрессионным динамиком для повышения четкости и плавности воспроизведения частот для мониторинга при напольной установке. Также серия включает 15-дюймовую модель с разъемами для крепления под двумя углами и точками крепления для использования в стационарных установках или в качестве временных основных динамиков для усиления звука.

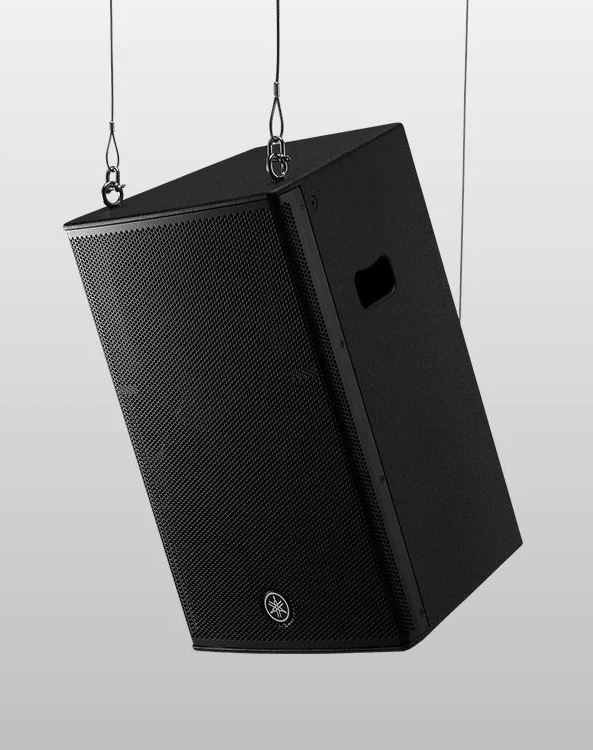

CHR15: точки для крепления с использованием стандартных рым-болтов

DHR15: точки для крепления с использованием стандартных рым-болтов


Специально разработанные излучатели

Мощные НЧ-динамики обеспечивают четкий глубокий бас с минимальными искажениями, а 1,4-дюймовый компрессионный ВЧ-динамик* выдает точно сфокусированные средние и высокие частоты.


НЧ- и ВЧ-преобразователь ( CHR10)

* НЧ- и ВЧ-преобразователь (DHR15)


Прочный и исключительно удобный для переноски корпус

В серии DHR используются фанерные корпуса, как и в наших знаменитых громкоговорителях CZR, что обеспечивает исключительную долговечность и превосходные акустические характеристики.


Прочный и исключительно удобный для переноски корпус


Высокоточный цифровой сигнальный процессор для звука высочайшего качества

Все полнодиапазонные модели оснащены фирменной настройкой Yamaha FIR-X tuning™, использующей линейно-фазовые КИХ-фильтры* для сети разделения. FIR-X tuning™ одновременно оптимизирует частотную и фазовую характеристики, регулируя синхронизацию по времени между ВЧ- и НЧ-преобразователями. Это создает очень плавный отклик вокруг точки разделения, обеспечивая гораздо лучшую четкость звука, чем та, что возможна при использовании обычных разделительных фильтров.

Все сигналы с высокой точностью обрабатываются производительным процессором, чтобы обеспечить наивысшее качество звука. Во всех полнодиапазонных моделях используются прецизионные 24-битные дискретные аналого-цифровые и цифро-аналоговые преобразователи с превосходным отношением сигнал/шум и динамическим диапазоном.


Высокоточный цифровой сигнальный процессор для звука высочайшего качества


* Конечная импульсная характеристика



Интеллектуальный динамический контроль — чистый звук при любой мощности

 D-CONTOUR представляет собой интеллектуальный многополосный компрессор, благодаря которому звуковая картина отличается мощностью и стабильностью при любом уровне выходной мощности. Благодаря постоянному отслеживанию различных полос частот выходного сигнала и определению оптимальных параметров эквалайзера для каждой из них, даже при максимальном уровне выходной мощности сохраняется прекрасная четкость и музыкальность. В серии DHR функция D-CONTOUR отвечает за детальную обработку звука, имея две различные настройки: FOH/ MAIN либо MONITOR. В режиме FOH/MAIN усиливаются низкие частоты, компенсируя их нехватку, которая обычно имеет место в случае использования акустических систем на подвесе либо на стойке. В режиме MONITOR акустические системы оптимизированы для сценической работы; вступает в действие интеллектуальный механизм ослабления нижних частот, которые обычно суммируются из за отражений от пола, выравнивая частотный спектр и позволяя достигнуть поразительный четкости мониторного звука. Оба режима доведены до совершенства бесчисленными тестами на прослушивание, которые проводились опытными инженерами-акустиками, поэтому динамический многополосный компрессор обеспечивает цельную звуковую картину с минимумом искажений при любом уровне выходной мощности.


Интеллектуальный динамический контроль — чистый звук при любой мощности



Разнообразные функции защиты DSP, позволяющие увеличить выходную мощность.

 В обычной системе, в которой присутствуют пассивные акустические системы, усилители мощности и сигнальные процессоры, попытка определения оптимальных параметров каждого компонента может быть трудной задачей. Одним из преимуществ активных акустических систем является то, что сочетание излучателей и усилителей сигнала можно оптимизировать идеально. В процессе разработки серий DZR, DXR mkII, DHR, DBR и DXS мы проводили тестирование и измерение надежности каждого излучателя и общей выходной мощности усилителя в ходе многочисленных тестов на прослушивание, как в помещениях, так и вне них. В результате тестов мы определили оптимальную точку срабатывания лимитера для каждой модели, которая управляется цифровым сигнальным процессором.

В дополнение к оптимизации работы лимитера, в этих акустических системах используются многие технологии защиты, которые применены в наших усилителях мощности серии PC-D высшего класса. Микропроцессор и мощный цифровой сигнальный процессор следят за работой блока питания, усилителей мощности, излучателей и сигналов на входе, полноценно защищая каждый компонент. В результате, акустические системы полностью реализуют свой потенциал, при этом гарантируется надежность их работы в самых суровых условиях.


Разнообразные функции защиты DSP, позволяющие увеличить выходную мощность.



Высокоэффективные 1000-ваттные усилители класса D

 Применяемые в серии DHR легкие высокоэффективные усилители класса D способны выдать мощность до 1000 Вт* и уровень звукового давления до 131 дБ (DHR15), сохраняя четкость и динамичность звучания.*

*DHR10 имеет выходную мощность 700 Вт.


Высокоэффективные 1000-ваттные усилители класса D



Простой в использовании встроенный 2-канальный микшер

 Акустические системы серии DHR имеют два входных канала. CH1 имеет комбинированный разъем с поддержкой XLR и TRS Phone, что позволяет использовать входные сигналы микрофонного или линейного уровня. CH2 предлагает два варианта входа: комбинированный разъем с поддержкой XLR и TRS Phone и пару разъемов RCA для входа от проигрывателей компакт-дисков и других стереоисточников линейного уровня.

Встроенный микшер позволяет выбрать либо CH1 + 2 MIX для микширования сигнала каналов CH1 и CH2, либо CH1 THRU для передачи сигнала только от канала CH1.


Простой в использовании 2 канальный микшер

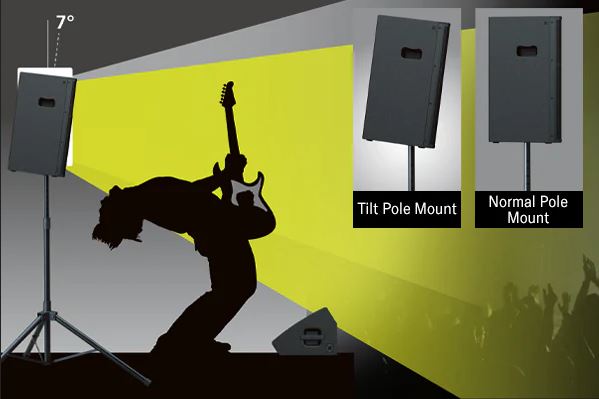

Возможность установки на стойку под двумя углами (DHR15)

В зависимости от площадки, звуковая картина может пострадать от низких потолков или других факторов, не позволяющих создать четкий, сбалансированный микс и значительно мешающих зрительскому восприятию. Крепления для монтажа на стойку моделей DHR15 имеют два варианта установки — под углом 0° и -7°, — позволяя направить акустическую энергию в сторону от отражающих поверхностей и по направлению к аудитории.




Технические характеристики

Наименование

DHR15

Партномер

VDJ6150

Тип акустических систем Двухполосная акустическая система с подключением по схеме Bi-amp и фазоинвертором
Частотный диапазон (-10дБ) 20 Гц – 20 кГц
Зона покрытия Г90゚ x В60゚ (поворотный)
Кроссовер 1,8 кГц: FIR-X tuning™ (КИХ-фильтр с линейной фазовой характеристикой)
Максимальный выходной уровень (измеренный пиковый, шум по МЭК на расстоянии 1 м) Уровень звукового давления 131 дБ
Компоненты
НЧ - Диаметр: 15-дюймовый конусообразный диффузор; звуковая катушка: 2,5 дюйма; магнит: ферритовый
ВЧ    - Диафрагма: 1,4 дюйма; тип: 1-дюймовый компрессионный динамик рупорного типа; магнит: неодимовый
Класс усилителя Класс D
Номинальная мощность
Динамический - 1000 Вт (НЧ: 800 Вт, ВЧ: 200 Вт) *1
Непрерывная - 465 Вт (НЧ: 400 Вт, ВЧ: 65 Вт)
Охлаждение Охлаждение с помощью вентилятора, 4 скорости
Потребляемая мощность 60 Вт (1/8 нагрузки), 18 Вт (без нагрузки)
Требование к питанию 100 В, 100–120 В, 220–240 В, 110/127/220 В (Бразилия), 50/60 Гц
АЦП/ЦАП конверторы Сэмплирование 24 бита, 48 кГц
Процессоры HPF (Фильтр высоких частот): выкл., 100 Гц, 120 Гц, 24 дБ/окт.; D-CONTOUR: FOH/MAIN, MONITOR, OFF
Входы/Выходы INPUT1: комбо x1, INPUT2: комбо x 1 + разъем RCA x 2 (небалансный), OUTPUT: XLR3-32 x 1 (параллельная передача CH1 или микширование CH1+CH2)
Материал корпуса Фанера
Отделка Прочное поликарбамидное покрытие, черное
Ручки Сбоку х2
Гнездо стержня Φ35 мм x2 (снизу, 0° или -7°)
Монтаж Сверху x 2, сзади x 1 (подходит для рым-болтов M10 x 30–50 мм)
Размеры (Ш х В х Г), мм 432 мм х 692 мм х  405 мм
Вес без упаковки, кг 24,0 кг
Опции U-образный кронштейн: UB-DXRDHR10

Видео:

Документация:

Руководство (4.69 Мб, *.pdf)
