Производитель

Розничная цена, руб.

Основные характеристики

Конфигурации входов/выходов от 8x8 до 40x40
Коммутация видео 4K/60, аудио, USB, сигналов управления и синхронизации 3D по оптоволоконному кабелю
Совместимость со всеми приёмниками и передатчиками серии FOX3 от Extron
Сетевой аудиоинтерфейс Dante®, порт расширения DMP, а также входы и выходы аналогового аудио
Модульный дизайн для расширения в условиях реальной работы с возможностью «горячей» замены
Вставка RS-232 из порта управления Ethernet



FOX3 Systems
18gbps_logo
4kuhd
true-4k-spec
Dante Domain Manager - это приложение для управления сетью, позволяющее осуществлять аутентификацию пользователей, управление уровнем доступа на основе ролей и беспрепятственное расширение систем Dante в любой инфраструктуре сети.
aes67
JITC
Блоки питания Everlast созданы и доступны в Extron для обеспечения непрерывной, надёжной эксплуатации на объектах особой важности.

---

Extron FOX3 Matrix 40x обеспечивает высококачественную коммутацию видео 4K/60, аудио, USB, сигналов управления и синхронизации 3D по оптоволоконному кабелю. Помимо возможности расширения конфигурации от 8x8 до 40x40, этот модульный матричный коммутатор также поддерживает вставку RS-232 из порта Ethernet, тем самым обеспечивая передачу двунаправленных сигналов управления к любому передатчику/приёмнику серии FOX3. Порт Ethernet поддерживает протокол SSH для зашифрованного обмена данными между системой управления и матричным коммутатором. Сеть Dante, порт расширения DMP и порты входов/выходов аналогового аудио позволяют выполнять эмбедирование и деэмбедирование аудио. Используя многие дополнительные удобные для интегратора функции, включая резервные блоки питания с возможностью «горячей» замены и мониторинг системы, FOX3 Matrix 40x обеспечивает высоконадёжную коммутацию аудио и видео, USB, а также сигналов управления по оптоволокну для объектов критической важности в масштабе всей организации.

Высококачественное распределение видео 4K/60 с семплированием 4:4:4

Предлагая непревзойдённое качество и проверенную производительность, FOX3 Matrix 40x поддерживает работу со всеми удлинителями серии FOX3. Он принимает и распределяет видео 4K/60 с семплированием 4:4:4, аудио, сигналы управления, USB и синхронизации 3D, обеспечивая поддержку системы распределения видео высокого разрешения 4К с широкой полосой пропускания. Несжатое видео 4K при 60 Гц с семплированием цвета 4:4:4 передаётся по двум оптоволоконным кабелям, поддерживающим использование источников видео и дисплеев высочайшего качества на объектах критической важности. Сжатое без потерь видео 4K при 60 Гц с семплированием цвета 4:4:4 может передаваться по одному оптоволоконному кабелю, таким образом обеспечивая эффективное матричное решение для передачи сигналов видео 4K/60. Благодаря возможности расширения входов/выходов от 8 до 40 портов, FOX3 Matrix 40x отлично подойдет для использования в небольших инсталляциях различных проектов, включая государственные, военные, медицинские, развлекательные, образовательные и прочие учреждения, требующие надёжного и безопасного распределения AV‑сигналов.

Полнофункциональная интеграция аудиосистемы

FOX3 Matrix 40x предлагает следующие передовые функциональные возможности аудио: независимая коммутация аудио (audio breakaway), эмбедирование и деэмбедирование стереоаудио, порт расширения DMP, два порта Dante®, а также локальные входы и выходы аналогового аудио. Матричный коммутатор позволяет эмбедировать выбранный входной аналоговый аудиосигнал в любой выход, а также извлекать и независимо распределять двухканальное аудио формата PCM от передатчика или аналоговое возвратное аудио от приёмника в системе матричной коммутации FOX3.

Порт расширения DMP позволяет соединить матричный коммутатор с процессором Extron ProDSP по одному экранированному кабелю CAT 6 для двунаправленной передачи каналов входов/выходов в комбинации 16x16 между устройствами. Это позволяет осуществлять конфигурирование крупномасштабных распределённых акустических систем при задействовании меньшего количества аппаратных средств, а также предлагает широкий диапазон мощных и простых в настройке инструментов управления от процессора ProDSP, таких как автомикширование, динамические характеристики, фильтры, эхоподавление AEC и функция VoIP (Voice over Internet Protocol).

Кроме того, поддерживаются два порта Dante для передачи аудио с возможностью расширения по локальной сети, используя стандартные интернет-протоколы. Данный матричный коммутатор передаёт 32 стереоканала цифрового аудио и принимает 32 стереоканала по сети Dante, а также поддерживает стандарт AES67 для передачи аудио по стандартным IP-сетям. Это даёт возможность расширения и создания более масштабных схем коммутации аудио по локальной сети, используя стандартные протоколы.

Коммутация и передача сигналов USB

FOX3 Matrix 40x создан для работы совместно c удлинителями FOX3 для обеспечения бесподрывной передачи сигналов видео, аудио, управления и USB на дальние расстояния, устраняя необходимость в дополнительных сетевых IP-розетках, оборудовании, программном обеспечении, драйверах или удлинителях USB. Интегрированная маршрутизация сигналов USB через матричный коммутатор обеспечивает подключение к периферийным устройствам по тому же оптоволоконному кабелю, который используется для передачи видео и аудио сигналов, что делает FOX3 Matrix 40x самым оптимальным решением для систем КВМ (клавиатура, видеомонитор и мышь). Упрощенная интеграция в системы КВМ позволяет обойти специфичные проектные критерии в сфере IT, которые могут идти вразрез с задачами КВМ в рамках профессиональных AV‑инсталляций.

Разработан для создания защищённых систем

FOX3 Matrix 40x использует два метода, обеспечивающие соответствующую сортировку и защиту конфиденциальных данных: Priority Switching и Secure Partitioning. В соответствии с технологией Priority Switching (переключение приоритета) каждому входу и выходу присваивается определённый уровень защиты. Всего доступны шесть уровней защиты, где шестой уровень является самым высоким. Выход может быть привязан ко входу только при условии использования такого же уровня защиты или ниже, что позволяет предотвратить неавторизованный доступ к конфиденциальным данным. Например, выход с пятым уровнем защиты может быть привязан ко входам, которые используют уровень защиты «пять» или ниже. Однако выход с самым низким уровнем защиты, первым, может быть привязан только ко входам, которые также используют уровень защиты «один». Метод Priority Switching удобен для использования в системах с наличием нескольких категорий защиты данных.

Secure Partitioning (защищённое секционирование) позволяет «разбить» матричный коммутатор на несколько небольших субкоммутаторов с целью секционирования источников и устройств отображения на сегменты. Источники могут распределяться к конечным устройствам только в пределах одной и той же секции. Любая попытка привязать вход и выход, принадлежащие разным подгруппам, запрещена и может выдать код ошибки. Всего доступны 6 секций. Secure Partitioning используется для удобства отделения защищённых данных от несекретной информации.

Модульные оптоволоконные платы входов/выходов

FOX3 Matrix 40x имеет модульный дизайн с 5 слотами для плат. Каждый слот вмещает в себя одну плату FOX3 I/O 88 на восемь портов с оптоволоконными разъёмами типа LC. Выпускаются две версии данной платы. Версия MM платы FOX3 I/O 88 поддерживает работу с многомодовым оптоволокном на частоте 850 нм, которое обычно используется внутри зданий или в проектах с умеренными дистанциями передачи. А версия SM платы FOX3 I/O 88 поддерживает как одномодовое, так и многомодовое оптоволокно на частоте 1310 нм. Одномодовое оптоволокно обеспечивает возможность передачи сигналов на очень большие дистанции. Этот тип применяется на масштабных проектах, таких как больницы и стадионы, а также для подключения на очень больших расстояниях, например, между университетскими корпусами.

Как вариант конфигурации слоты FOX3 Matrix 40x могут быть заполнены полностью или частично. Для каждой платы входов/выходов предусмотрена возможность «горячей» замены, что позволяет обслуживать или менять настройки матричного коммутатора без необходимости прерывания маршрутизации сигнала по причине отключения устройства. FOX3 Matrix 40x также поддерживает любую комбинацию одномодовых или многомодовых плат входов/выходов. Это позволяет, например, обеспечить многомодовое оптоволоконное подключение на входе матричного коммутатора от многомодового передатчика и вывести оптоволоконный сигнал в одномодовом режиме от коммутатора для передачи на очень большие расстояния к одномодовому приёмнику.Резервные блоки питания с возможностью «горячей» замены обеспечивают постоянную и непрерывную подачу питания на критически важных объектах.

Гибкое конфигурирование входов/выходов

Каждый оптоволоконный порт включает в себя два отдельных оптоволоконных подключения. В стандартной конфигурации входов/выходов на FOX3 Matrix 40x эти каналы выполняют функцию отдельного входа и отдельного выхода. Следовательно, при конфигурировании и управлении матричным коммутатором с помощью программного обеспечения для управления от Extron возможно создание до 40 отдельных оптоволоконных входов и 40 отдельных оптоволоконных выходов.

Однако при управлении по Ethernet или RS‑232 каждое оптоволоконное подключение может функционировать в качестве «сопряжённого» входа или выхода, в котором два оптоволоконных канала поддерживают возможность двунаправленной передачи сигналов на устройства серии FOX3. Любая группа сопряжённых подключений, в любом месте на задней панели, может выступать в качестве входов или выходов, позволяя создавать индивидуальную конфигурацию входов/выходов. К примеру, коммутатор FOX3 Matrix 40x, заполненный пятью платами входов/выходов и предоставляющий 40 доступных сопряжённых подключения, может функционировать как коммутатор 32x8 с двунаправленной передачей сигналов. В стандартной конфигурации входов/выходов те же самые пять плат будут поддерживать коммутацию 40x40 на базе отдельных оптоволоконных входов и выходов. Для дополнительного удобства FOX3 Matrix 40x может функционировать, используя комбинацию сопряжённых и отдельных оптоволоконных входов и выходов.

Управление системой

Для удобства матричный коммутатор FOX3 Matrix 40x предлагает гибкий локальный или удалённый доступ к системе для конфигурирования, управления и мониторинга через конфигурационный USB-порт на передней панели, последовательный порт RS‑232 на задней панели и порт управления по Ethernet. FOX3 Matrix 40x также выполняет вставку и извлечение сигналов управления RS-232 из порта Ethernet и их передачу на передатчики и приёмники. Это обеспечивает полнофункциональное управление конечными устройствами без использования дополнительных кабелей. FOX3 Matrix 40x также совместим с контроллером для передней панели FPC 6000, которая предоставляет удобный пользовательский интерфейс для управления матричным коммутатором из удалённых точек.


---

Технические характеристики

  • Конфигурации входов/выходов от 8x8 до 40x40
  • Коммутация видео 4K/60, аудио, USB, сигналов управления и синхронизации 3D по оптоволоконному кабелю
  • Совместимость со всеми приёмниками и передатчиками серии FOX3 от Extron — поддержка удлинителей FOX3 для использования в системе распределения сигналов по оптоволокну в масштабе всего предприятия.
  • Поддержка передачи 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 без потерь по одному оптоволоконному кабелю
  • Поддержка передачи несжатого 4K-видео с разрешением до 4096x2160 при 60 Гц и семплированием цвета 4:4:4 по двум оптоволоконным кабелям — обеспечивает высочайшее качество системы распределения видео.
  • Вставка аналогового аудио — четыре локальных стерео аудиовхода могут быть направлены на любой аудиовыход, включая распределение аудио к любому подключённому приёмнику FOX3 или аналогового возвратного аудио к передатчику FOX3, порту расширения DMP, любому аналоговому выходу, аудиосети Dante.
  • Извлечение аналогового аудио — четыре локальных стерео аудиовыхода обеспечивают получение аудио c любого аудиовхода, например, с любого подключённого передатчика FOX3, порта расширения DMP, входного порта аналогового аудио или аудеосети Dante.
  • Порт расширения цифрового аудио обеспечивает подключение к процессору Extron ProDSP для расширения аудиосистемы — порт расширения DMP позволяет соединить FOX3 Matrix 24x с процессором Extron ProDSP по одному экранированному кабелю CAT 6. Это, в свою очередь, позволяет создать 16-канальную двунаправленную шину передачи цифрового аудио высокого разрешения 24 бит/48 кГц.
  • Сетевой аудиоинтерфейс Dante®, порт расширения DMP, а также входы и выходы аналогового аудио — FOX3 Matrix 40x предлагает уникальные функциональные возможности аудио с передовой матричной коммутацией аудио между любыми входами и выходами в FOX3 Systems.
  • Независимая коммутация аудио (audio breakaway) — обеспечивает возможность отделения эмбедированного аудиосигнала от соответствующего ему видеосигнала в матричном коммутаторе, позволяя переключать двухканальное аудио PCM и видеосигналы от одного источника к различным устройствам отображения.
  • Аудиосеть входов/выходов Dante 64x64 с поддержкой Dante Domain Manager и стандарта AES67 — два порта Dante обеспечивают возможность расширения, поддерживая до 32 стереовходов и 32 стереовыходов. Аудиовход, полученный из сети Dante, может быть направлен на любой аудиовыход, включая канал возврата аналогового аудио. Аудиовыход, отправляемый в сеть Dante, может исходить от любого двухканального аудиовхода. Программное приложение Dante Domain Manager предлагает безопасность и логическое сегментирование в рамках сети. В то же время поддержка AES67 гарантирует совместимость с широким рядом сетевых аудиоустройств, использующих стандартные протоколы.
  • Совместимость с ПО Dante Controller — программное обеспечение для настройки и эксплуатации аудиоустройств с Dante в рамках аудиосети.
  • Эмбедирование аудио — любой выбранный двухканальный аудиосигнал PCM может быть встроен в любой выбранный выходной сигнал, включая аналоговый возвратный аудиосигнал.
  • Деэмбедирование аудио — обеспечивает извлечение и независимое распределение любых двухканальных аудиосигналов PCM от передатчика или аналогового возвратного аудио от приёмника.
  • Технология Secure Partitioning секционирует источники и устройства отображения в рамках защищённой среды — Secure Partitioning позволяет «разбить» FOX3 Matrix 40х на несколько небольших субкоммутаторов для сегментирования источников и устройств отображения. Источники могут распределяться к конечным устройствам только в пределах одной и той же секции.
  • Технология Priority Switching предотвращает неавторизованный доступ к конфиденциальным данным в рамках защищённой среды — каждому входу и выходу назначен уровень защиты. Выход может быть привязан ко входу только при условии использования такого же уровня зашиты или ниже, что предотвратит неавторизованный доступ к конфиденциальным данным в рамках защищённой среды.
  • Модульный дизайн для расширения в условиях реальной работы с возможностью «горячей» замены — FOX3 Matrix 40x обеспечивает существенную гибкость, лёгкую расширяемость и доступность за счёт возможности выбора необходимой для определённой системы конфигурации. Дополнительные платы входов и выходов могут быть добавлены в любое время при необходимости простого и оперативного обновления, расширения или добавления новых технологий. Компоненты «горячей» замены позволят пользователю заменить плату входов/выходов или блок питания без необходимости отключения коммутатора. Это в особенности необходимо на критически важных объектах, где требуется беспрерывная работа системы.
  • Вставка RS-232 из порта управления Ethernet — управление системного уровня всеми удалёнными устройствами через Ethernet-порт матричного коммутатора обеспечивает комплексное управление конечными точками и подключёнными устройствами без необходимости в дополнительном кабеле.
  • Доступны многомодовые и одномодовые платы входов/выходов — FOX3 Matrix 40x может быть настроен на работу с различными многомодовыми и одномодовыми версиями плат FOX3 I/O 88, таким образом, обеспечивая поддержку как коротких, так и длинных дистанций передачи.
  • Два резервных блока питания с возможностью «горячей» замены — основной и резервный блок питания – надёжное решение на критически важных объектах.
  • Продвинутая компьютерная диагностика — круглосуточная диагностика входных/выходных плат, напряжения основного и резервного блоков питания, оптоволоконных подключений и общего функционального состояния матричного коммутатора. Через порт Ethernet или RS‑232 возможен мониторинг состояния устройств на таких внешних или автоматически управляемых объектах, как государственные, военные, медицинские или любые другие критически важные учреждения с режимом работы 24/7.
  • Два разъёма питания переменного тока — в определённых инсталляциях с обязательным 24-часовым режимом работы для надёжного функционирования требуются два отдельных источника питания: основной и резервный. FOX3 Matrix 40x оснащён двумя входами переменного тока для непрерывного подключения к двум источниками питания.
  • Стандартные разъёмы LC обеспечивают надёжное физическое соединение и точное позиционирование оптического стержня
  • Мониторинг и управление по Ethernet — эффективный мониторинг и управление матричным коммутатором могут осуществляться по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP. Управление по Ethernet предоставляет возможность удалённого выбора соединений входов и выходов, установки и настройки системы, а также улучшенной диагностики.
  • Защищённая передача данных по Ethernet при помощи протокола SSH (Secure Shell protocol) — протокол SSH используется для зашифрованного обмена данными между системой управления и матричным коммутатором.
  • Порт управления по RS-232 — позволяет использовать команды последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде для несложного и быстрого программирования.
  • Конфигурационный USB-порт на передней панели — обеспечивает простую конфигурацию системы без использования задней панели.
  • Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
  • Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
  • Монтаж в стойку 4U, металлический корпус в полную ширину стойки
  • Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
  • На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты

---

Схема AV-системы


FOX3 Matriv 40x схема AV системы


---

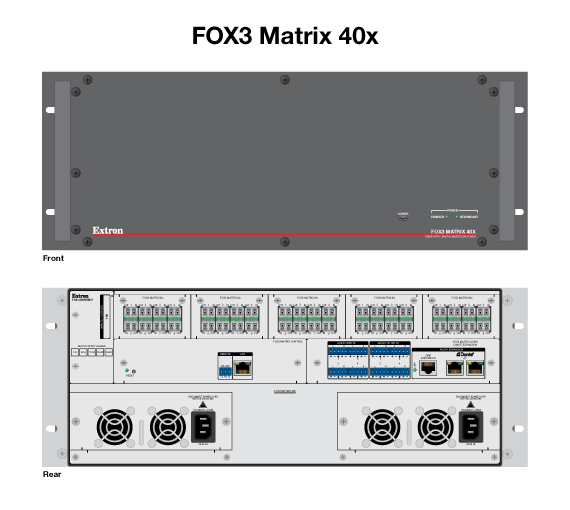

Чертеж


FOX3 Matriv 40x чертеж

---

Партномеры


Модель Описание версии    Партномер
FOX3 Matrix 40x no FPC
Шасси FOX3 Matrix 40x без контроллера на передней панели
60-1576-02
FOX3 I/O 88 MM
Плата входов/выходов 8x8 - многомодовая
70-1107-01
FOX3 I/O 88 SM
Плата входов/выходов 8x8 - одномодовая
70-1107-02
FOX3 40x P/S Kit
Резервный набор блоков питания
70-1119-01
FOX3 40x Fan Kit
Резервный набор вентиляторов
70-1120-01
Remote Commissioning - Fiber Optics
Удалённая пусконаладка оптоволоконных систем
Звоните
Onsite Commissioning - Fiber Optics
Пусконаладка оптоволоконных систем на объекте
Звоните
