LC1-UM06E8

• Безупречное воспроизведение музыки и речи
• Удобство монтажа благодаря одинаковому размеру решеток и одному полному набору аксессуаров
• Различные способы монтажа в потолок
• Дополнительная возможность индикации контрольного сигнала
• EN 54‑24, UL 2043. Соответствует стандарту UL 1480

Громкоговорители линейки BOSCH LC1 применяются в системах оповещения и музыкальной трансляции, имеют модульную конструкцию и предназначены для монтажа в потолочные поверхности. Они характеризуются качественным звуковоспроизведением и соответствием высоким требованиям стандартов EN 54-24, UL 2043 и BS 5839-8.

В линейке пять моделей громкоговорителей:

• LC1-WC06E8 - 6 Вт, 4, АБС-пластик, широкая ДН;
• LC1-WM06E8 - 6 Вт, 6, АБС-пластик;
• LC1-UM06E8 - 6 Вт, 6, сталь;
• LC1-UM12E8 - 12 Вт, 6, сталь;
• LC1-UM24E8 - 24 Вт, 6, сталь.

Все устройства обладают идентичными размерами и используют общий набор аксессуаров.

Устройство  LC1-UM06E8 это круглый потолочный громкоговоритель номинальной мощность 6 Вт в белом цветовом исполнении и состоящий из основания с закрепленным шестидюймовым коаксиальным динамиком и металлической решеточной части. Встроенная защита гарантирует сохранность и целостность подключенной цепи системы оповещения. Контактная колодка из керамики, термостойкая электропроводка и плавкий предохранитель повышают надежность устройства.

Предусмотрен монтаж дополнительных плат отображения контрольного сигнала и контроля линии/громкоговорителя, а также возможна настройка рабочего режима: полная мощность (6 Вт), 1/2 мощности (3 Вт), 1/4 мощности (1,5 Вт) и 1/8 мощности (0,75 Вт).

Простая и удобная установка на различные потолочные поверхности, благодаря модульной конструкции и дополнительных монтажных приспособлений.

Функции

Использование в системах аварийного оповещения

Громкоговорители для систем речевого и аварийного оповещения специально сконструированы для применения в зданиях, в которых работа систем оповещения регулируется официальными нормами. Модульные потолочные громкоговорители серии LC1 предназначены для систем речевого аварийного оповещения, а также сертифицированы по стандарту EN 54 24 и соответствуют британскому стандарту BS 5839 8.

Защита

Громкоговоритель оснащен встроенной защитой, которая обеспечивает целостность линии даже при повреждении громкоговорителя пожаром. Это позволяет сохранить целостность системы и работоспособность других громкоговорителей, которые могут использоваться для информирования людей о ситуации. Громкоговорители могут быть дополнительно оснащены металлическим противопожарным куполом для защиты кабельного подключения.

Подключения

Громкоговорители имеют керамическую клеммную колодку, плавкий предохранитель, а также проводку, устойчивую к воздействию высоких температур.

Сертификаты и согласования

Все громкоговорители компании Bosch рассчитаны на работу в течение 100 часов при номинальной мощности в соответствии со стандартами потребляемой мощности IEC 268-5. Компания Bosch разработала также специальный тест (Simulated Acoustical Feedback Exposure, SAFE) для демонстрации того, что они могут в течение короткого времени работать с мощностью, в два раза превышающей номинальную. Это обеспечивает дополнительную степень надежности в критических условиях, что лучше удовлетворяет требованиям заказчика, обеспечивает более долгий срок службы и снижает риск возникновения неисправностей. Все пластиковые детали являются самозатухающими в соответствии с UL 94 V0.

Замечания по установке/конфигурации

Монтаж

Монтаж модульных громкоговорителей серии LC1 отличается простотой и удобством. Громкоговоритель состоит из рамы с динамиком и металлической или решетки из АБС-пластика со встроенным световодом, согласующим трансформатором и керамической винтовой клеммной колодкой. На громкоговорителе имеется возможность установки дополнительной платы индикации контрольного сигнала и дополнительной платы контроля линии/громкоговорителя. Переключение мощности на согласующем трансформаторе 70 / 100 В обеспечивают выбор режима работы на полную мощность, половину, четверть и одну восьмую мощности.

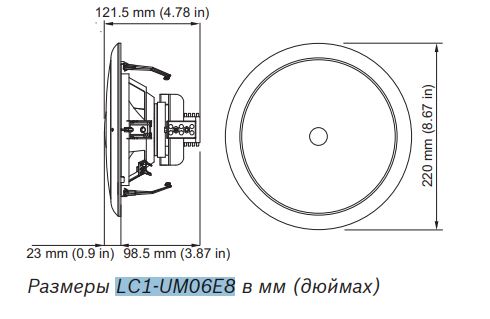

Размеры

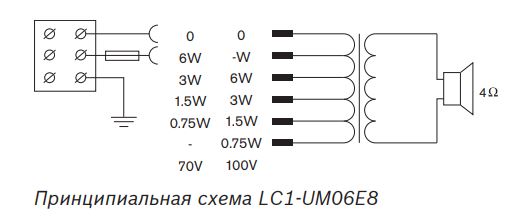

Принципиальная схема

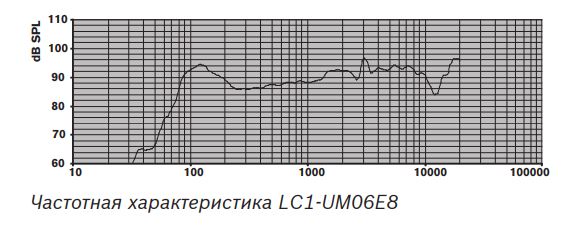

Частотная характеристика

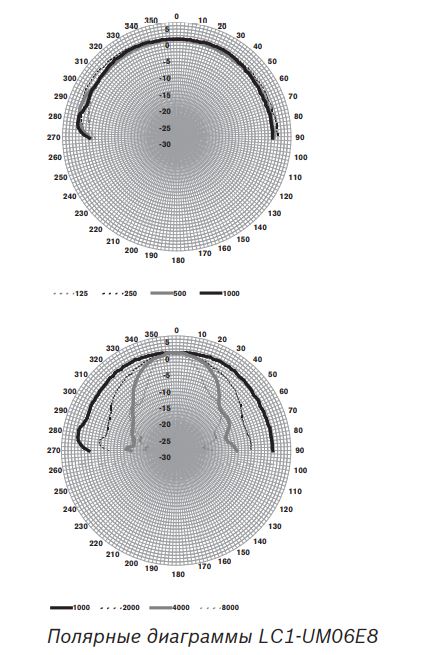

Полярная диаграмма (для розового шума)
