IPL EXP PDU4H

Ключевые характеристики

• Обеспечивает удалённое управление питанием AV‑устройств
• Четыре независимые розетки IEC «мама» 100/240 В переменного тока, 12/10 A макс.
• Удалённое включение/отключение каждой розетки питания переменного тока в отдельности
• Функция мониторинга энергопотребления
• Четыре порта ручного управления
• Одно реле 24 В

IPL EXP PDU4H от Extron – это интерфейс расширения питания системы управления, который обеспечивает централизованное управление питанием в AV‑системах небольшого и среднего масштабов. Он предоставляет возможность удалённого управления отдельными выходами питания переменного тока AC, а также измерения энергопотребления. IPL EXP PDU4H поддерживает Ethernet и включает в себя четыре выхода питания AC, четыре доминирующих входных порта, а также реле для дополнительной поддержки системы. Он разработан для использования с процессором управления серии IPCP Pro xi для надёжного, зашифрованного управления питанием подключённых устройств. Кроме этого, интерфейс может функционировать независимо, используя Extron API, тем самым обеспечивая безупречную интеграцию для специализированных приложений. IPL EXP PDU4H разработан в компактном корпусе 1U в половину ширины стойки и предлагает различные варианты монтажа.

Технические характеристики

• Обеспечивает удалённое управление питанием AV‑устройств — позволяет управлять подключёнными AV‑устройствами удалённо.
• Четыре независимые розетки IEC «мама» 100/240 В переменного тока, 12/10 A макс. — совместимость с любыми источниками питания.
• Удалённое включение/отключение каждой розетки питания переменного тока в отдельности
• Функция мониторинга энергопотребления — позволяет отслеживать расход электроэнергии с целью составления отчётов и диагностики неполадок.
• Четыре порта ручного управления — обеспечивают совместимость с системами управления через простые входы «сухих» контактов.
• Одно реле 24 В — активирует сигнализацию порогового напряжения при подключении к системе управления.
• Устройство на базе защищённой платформы — надёжный, зашифрованный AV‑интерфейс для управления на всех процессорах управления серии Extron IPCP Pro xi.
• Независимое функционирование на базе защищённого интерфейса Extron API — совместимость с системами управления в рамках безопасной среды Ethernet.
• Один автоматический выключатель 12 А — обеспечивает защиту от превышения допустимого тока.
• Несколько одноступенчатых металлооксидных варисторов (MOV) для защиты от перенапряжений — обеспечивают максимальную защиту до 1750 Дж для подключённых устройств.
• Встроенная веб-страница (по умолчанию) — обеспечивает возможность простого, автономного управления.
• Последовательное включение предотвращает внезапную перегрузку по мощности — в случае отключения питания и перезагрузки розетки могут получать питание последовательно, с возможностью индивидуальной настройки интервала, тем самым предотвращая резкие скачки питания и сгорание предохранителей, а также автоматическое срабатывание выключателей.
• Поддержка аутентификации 802.1X — поддержка стандарта аутентификации IEEE 802.1X для контроля доступа к сети предоставляет безопасный доступ к корпоративной сети только для авторизованных устройств.
• Поддержка защищённых стандартных протоколов передачи данных — все модели процессоров расширения IP Link Pro применяют стандартные протоколы обмена данными, в том числе DHCP, DNS, HTTP, HTTPS, ICMP (ping), IEEE 802.1X, NTP, SFTP, SNMP, SSH, TCP/IP, UDP/IP.
• Поддержка синхронизации системы управления — синхронизация позволяет пользователям сохранять и восстанавливать состояние настроенных ими конечных устройств в случае сбоя в сети или системе питания.
• Светодиодные индикаторы на передней панели — визуальная индикация статуса питания, порта переменного тока, автоматического выключателя, а также статуса подключения к сети LAN.
• Встроенный блок питания Everlast — блок питания международного стандарта обеспечит проверенную надёжность и в то же время низкое потребление тока, что поможет снизить затраты при эксплуатации.
• Металлический корпус высотой 1U и шириной в половину стойки — позволяет установить блок распределения питания непосредственно на базовые и универсальные стойки Extron или за дисплеем.
• Опциональный кабельный адаптер IEC «папа» на Edison «мама» 30 см

Схема AV подключения

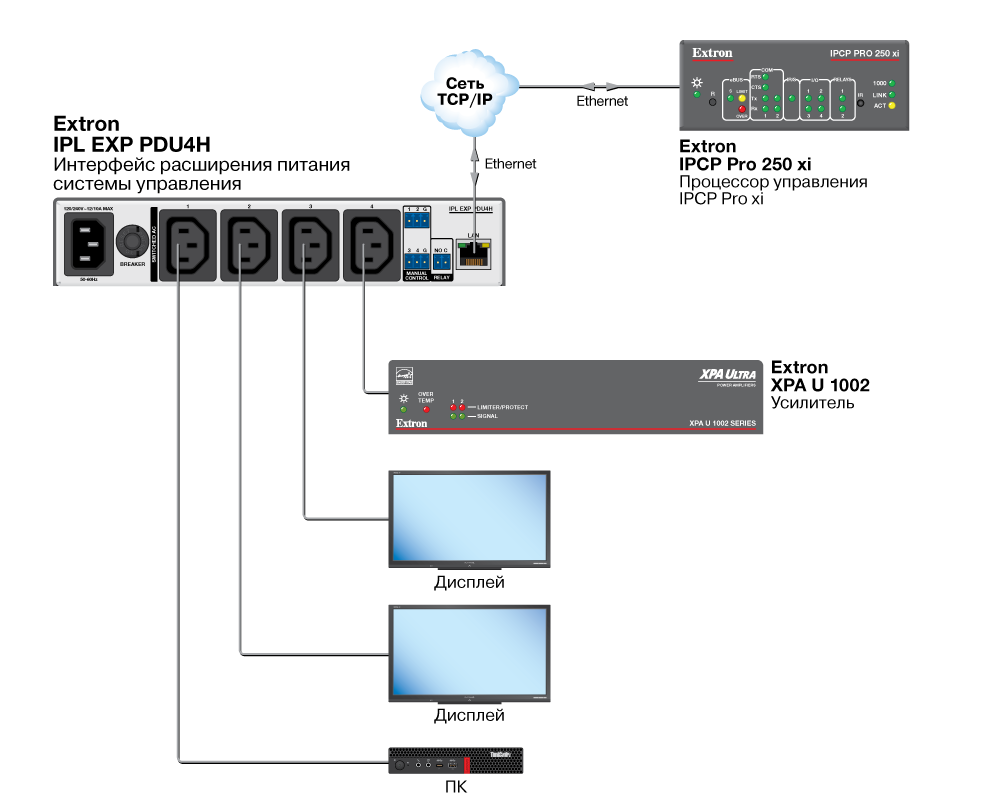

Устройство на базе защищенной платформы

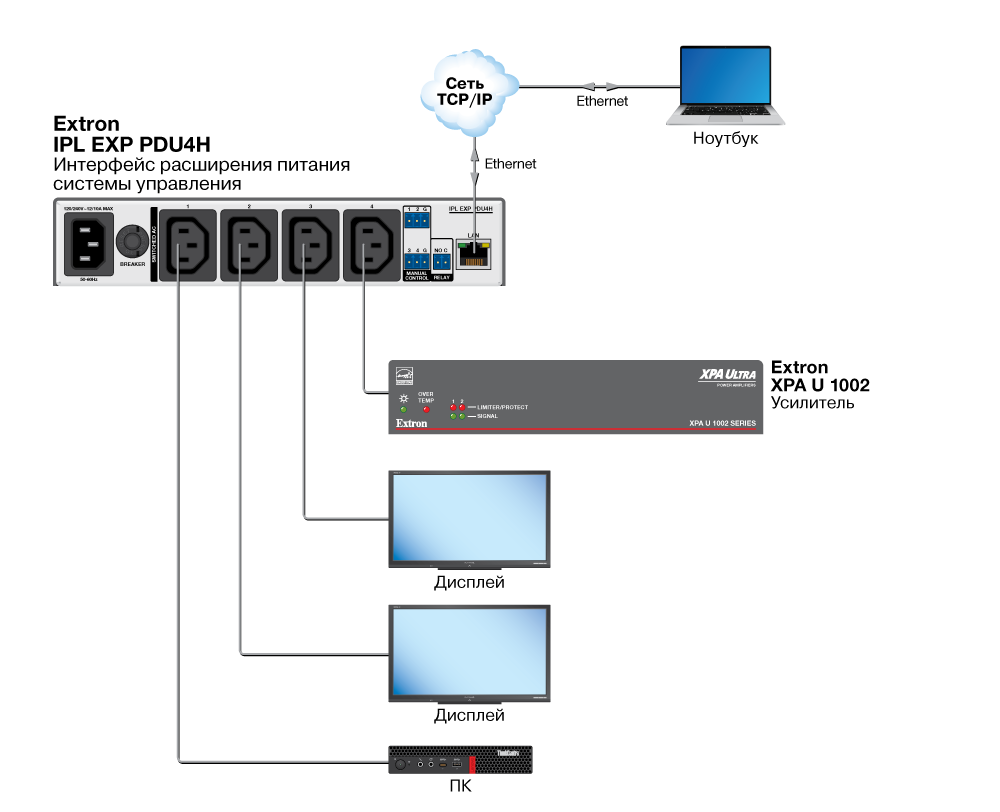

Отправка команд SIS через порт SSH

Чертеж

Информация для заказа
