Системы AV-коммутации ATEN

4-портовый блок расширения последовательных портов

VK224

Ищете комплексное решение?
Чтобы наши специалисты грамотно подобрали Вам решение - заполните форму технического задания.
  • Обеспечивает 4 двунаправленных последовательных порта RS-232/422/485 для расширения возможностей системы управления оборудованием от компании ATEN
  • К одному блоку управления VK2100 могут быть добавлены до 8 блоков расширения
  • Гибкое развертывание: подключение к блоку управления VK2100 осуществляется с помощью Ethernet-соединения
  • Идентификационные переключатели образуют пару из VK224 и блока контроллера VK2100 для мгновенных настроек параметров сети
  • Возможность раздельного питания: с помощью источника постоянного напряжения (DC) или питание через Ethernet-подключение (PoE)
  • Возможность обновление микропрограммы по USB или через веб-интерфейс

4-х портовый блок расширения VK224 предназначен для гибкого дополнения системы управления оборудованием от компании ATEN четырьмя двунаправленными последовательными портами RS-232/422/485. Это позволяет пользователям управлять дополнительными устройствами с последовательным интерфейсом в средах, требующих большего количества таких устройств. Обладая возможностью Ethernet-подключения, блок расширения VK224 может быть легко соединен с блоком управления VK2100 из любого места существующей локальной сети.

Комплектация

  • 1x 4-х портовый блок расширения последовательных портов VK224-AT-G
  • 1x адаптер питания
  • 1x комплект для монтажа в стойку
  • 1x руководство пользователя VK224-AT
RoHS*

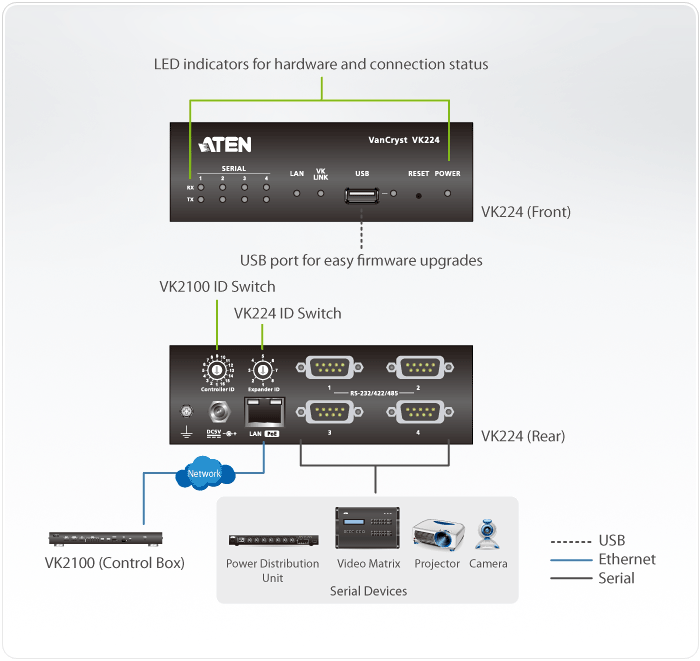

Схема

VK224

Технические характеристики

Наименование

VK224

Партномер

VK224-AT

Последовательный интерфейс Программируемый двунаправленный порт RS-232/422/485 - 4 шт.
(4 штекерных соединителя DB9, настраиваемых с помощью назначения контактов);
– Скорость (бит/с): 300 - 115200 (по умолчанию: 9600);
– Бит данных: 8 (по умолчанию) или 7;
– Стоповый бит: 1 (по умолчанию) или 2;
– Четность: Нет (по умолчанию), Четный или Нечетный;
– Контроль потока: Нет (по умолчанию) RTS/CTS
RS-232 RS-422 RS-485
Вывод 2: RX Вывод 1: RX- Вывод 3: D+
Вывод 3: TX Вывод 2: RX+ Вывод 4: D-
Вывод 5: GND Вывод 3: TX+
Вывод 7: RTS Вывод 4: TX-
Вывод 8: CTS Вывод 5: GND
Интерфейс Ethernet
  • 1 x RJ-45 (гнездо), 10/100Base-T
  • Поддержка протоколов: ICMP, TCP/IP, DHCP, HTTPS, SSH
  • Поддержка DHCP. Если IP не присваивается в течение 30 секунд, то будут использоваться следующие параметры IP-адреса по умолчанию:
  • IP-адрес: 192.168.0.60
  • Маска подсети: 255.255.255.0
Переключатели ID контроллера: 1 x 16-сегментный переключатель
ID удлинителя: 1 x 8-сегментный переключатель
Кнопка сброса 1 x полуутопленная кнопка
USB 1 x USB тип A
Питание Потребление: 5В/7.5Вт (от адаптера); 48В/9.5Вт (PoE, совместимость с PoE 802.3 AF/AT)
Рабочая температура 0 – 50°C
Влажность 0 - 80% рт. ст. без образования конденсата
Масса 0.45 кг
Размеры (Д х Ш х В) 13.00 x 7.58 x 4.20 см
