Yamaha RIO1608-D3 ─ цифровой конвертер

Совместимый с протоколом Dante удалённый блок ввода-вывода, оснащённый 16 аналоговыми входами и 8 аналоговыми выходами. Устройство обеспечивает гибкое построение аудиосистем совместно с цифровыми микшерными консолями и процессорами Yamaha.

Rio1608-D3 выполнен в прочном компактном корпусе и оснащён двумя встроенными резервируемыми источниками питания, обеспечивающими высокую надёжность эксплуатации. Дополнительную функциональность обеспечивают встроенный разъём для подключения наушников и функция задержки выходных сигналов.

• Аналоговые входы/выходы: 16 входов / 8 выходов
• Интерфейс Dante: 10 принимаемых (Receive) / 16 передаваемых (Transmit) аудиоканалов
• Локальный контроль и отображение параметров, включая коэффициент усиления (Gain), задержку (Delay) и другие настройки
• Два встроенных резервируемых источника питания для повышения надёжности
• Встроенный разъём для подключения наушников
• Потребляемая мощность: 60 Вт
• Габаритные размеры (Ш × В × Г): 480 × 132 × 370 мм
• Масса (нетто): 9,4 кг

Усовершенствованные акустические характеристики и максимальная гибкость применения

Rio1608-D3 третьего поколения — это высококачественный удалённый блок ввода-вывода (I/O), совместимый с протоколом Dante, обеспечивающий улучшенные рабочие характеристики. Устройства оснащены новым выходом для подключения наушников, функцией задержки выходных сигналов (Output Delay) и функцией инверсии фазы (Phase), что ещё больше расширяет и без того широкий спектр возможных областей применения.

Совместим с широким спектром цифровых микшерных консолей Yamaha — от флагманских систем серий RIVAGE PM и DM7 до отраслевых стандартов CL и QL. Они играют важную роль как при построении новых звукоусилительных систем, так и при модернизации существующих решений, обеспечивая дополнительную гибкость и расширенные функциональные возможности.

True Sound — достоверное воспроизведение звука

На протяжении всей истории разработки цифровых микшерных консолей Yamaha компания стремилась обеспечить максимально точную передачу каждого музыкального произведения и каждого речевого сигнала уже на этапе входного тракта. Концепция True Sound подразумевает воспроизведение всех нюансов, динамики и эмоциональной выразительности исполнения с исключительной точностью.

Такой подход обеспечивает звукорежиссёрам оптимальную основу для дальнейшей обработки сигнала, позволяя с помощью широких функциональных возможностей микшерных консолей и процессоров Yamaha донести звук до слушателя именно в том виде, в котором он был задуман.

Rio1608-D3 третьего поколения продолжают традиции концепции True Sound, обеспечивая ещё более низкий уровень собственных шумов и более широкий динамический диапазон по сравнению с моделями предыдущего поколения.

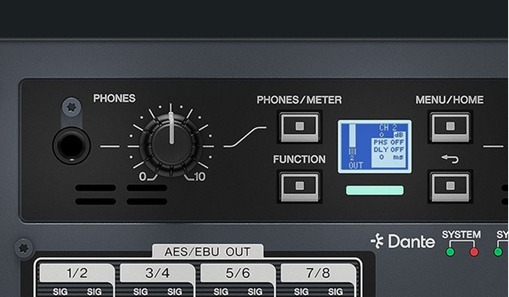

Расширенные функциональные возможности для удобства эксплуатации

Удалённый блок ввода-вывода Rio1608-D3 оснащен встроенным разъёмом для подключения наушников, позволяющим выполнять локальный контроль входных и выходных аудиосигналов. Эта функция особенно полезна при эксплуатации систем со сложной сетевой архитектурой.

Помимо локального мониторинга входных и выходных сигналов, в качестве источника для прослушивания могут использоваться аудиосигналы, назначенные на два канала, следующие за принимаемыми каналами Dante (Dante Receive Channels). Это позволяет организовать прямой канал связи со звукорежиссёром без использования дополнительного оборудования.

Кроме того, модель оснащена функциями регулировки задержки (Delay), инверсии фазы (Phase) и уровня сигнала (Level). Эти возможности обеспечивают дополнительную гибкость при настройке системы и особенно востребованы пользователями цифровых микшерных систем серии RIVAGE PM.

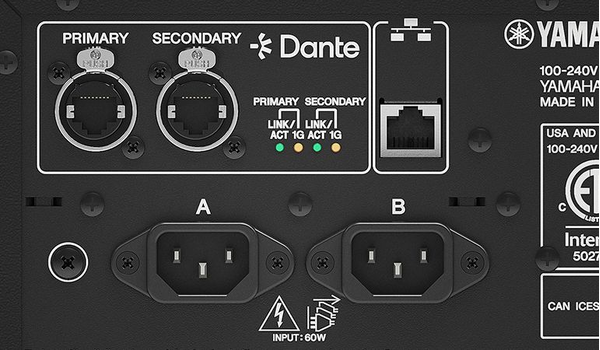

Сетевой протокол Dante для гибкого построения системы

Сетевой аудиопротокол Dante, разработанный компанией Audinate, обеспечивает высокую гибкость и удобство при проектировании, настройке и эксплуатации аудиосистем. Использование Dante позволяет значительно сократить количество соединений, кабельных линий и трудозатраты при построении систем, особенно крупных инсталляций.

Dante предоставляет возможность свободно объединять совместимые устройства в единую сеть и размещать их в наиболее удобных местах в соответствии с требованиями конкретного проекта. Кроме того, системы на базе Dante поддерживают резервирование сетевых соединений (Redundant Network), что позволяет сохранять работоспособность системы даже при возникновении неисправности в основной сети.

Программное обеспечение Dante Controller, разработанное Audinate, обеспечивает быстрое и удобное выполнение маршрутизации (patching) аудиосигналов между устройствами с поддержкой Dante, а также упрощает настройку и управление системой.

Для мониторинга состояния оборудования и управления устройством предусмотрен отдельный сетевой порт, независимый от порта Dante. Это обеспечивает дополнительную гибкость при построении сетевой инфраструктуры с учётом особенностей конкретного объекта или области применения.

Помимо поддержки стандарта AES67, обеспечивающего совместимость различных решений для передачи аудио по IP-сетям, Dante предоставляет ряд дополнительных профессиональных функций, включая:

• Dante Device Lock — защиту устройств от несанкционированного изменения настроек;
• Dante Domain Manager — централизованное управление доступом пользователей, аутентификацией и разграничением прав доступа на основе ролей.

* Дополнительная информация о системе Dante Domain Manager доступна на официальном сайте Audinate.

Двойное резервирование источников питания и сниженный уровень шума

Отказ питания устройств ввода-вывода во время работы системы звукоусиления может привести к серьёзным последствиям, нарушив проведение мероприятия и создав проблемы для исполнителей, звукорежиссёров и зрителей.

Удалённый блок ввода-вывода Rio1608-D3 оснащен двумя независимыми резервируемыми источниками питания, что существенно снижает вероятность прерывания работы системы вследствие отказа электропитания. В случае выхода из строя одного источника питания устройство продолжит функционировать без перерыва при наличии питания от второго источника.

Кроме того, благодаря оптимизации внутренней системы воздушного охлаждения удалось значительно снизить уровень шума, создаваемого вентиляторами, обеспечив более тихую работу устройств без ухудшения эффективности охлаждения.

Цифровая компенсация изменений аналогового усиления

При использовании нескольких микшерных консолей, подключённых к одному удалённому блоку ввода-вывода, изменение аналогового коэффициента усиления (Analog Gain) с одной из консолей может привести к непредсказуемому и нежелательному изменению уровня сигнала на остальных консолях.

Для устранения подобных ситуаций удалённый блок ввода-вывода Rio1608-D3 оснащен функцией Gain Compensation. Данная функция автоматически выполняет цифровую компенсацию изменений аналогового усиления, внесённых с одной из подключённых консолей, поддерживая стабильный уровень сигнала для остальных устройств и обеспечивая предсказуемую работу системы без необходимости дополнительной корректировки настроек.
