Quantum Ultra – это модульный процессор для видеостен с поддержкой 4K, высокоэффективным скалированием и различными оконными конфигурациями, которые подходят для широкого ряда проектов. Он оснащен скалирующим процессором Vector™ 4K от Extron и шиной HyperLane® для видео, которая может передавать сигналы высокого разрешения от нескольких источников для непревзойдённой работы в режиме реального времени. Один процессор может поддерживать несколько видеостен с разным разрешением и ориентацией экранов, обеспечивая гибкие возможности проектирования при минимальной сложности и низких затратах. Поддержка выходного сигнала в портретном и альбомном форматах, функция перекрытия на выходах и компенсация рамок обеспечивают совместимость почти с любой технологией отображения. Интерфейсы RS‑232 и Ethernet обеспечивают прямые подключения для систем управления. Возможности конфигурирования, характеристики и производительность Quantum Ultra делают его перспективным решением для любого проекта с использованием видеостены.

Непревзойдённая работа в режиме реального времени

Quantum Ultra оснащен высокоскоростной видеошиной с технологией HyperLane от Extron, которая обеспечивает производительность в режиме реального времени, недосягаемую для других процессоров для видеостен.

Перспективная видеошина HyperLane имеет максимальную скорость пропускания 400 Гбит/с, которая обеспечивает полную совместимость с самыми высокими видеоразрешениями, используемыми в настоящее время, такими как 4K/60 с цветовым семплированием 4:4:4. Она может одновременно передавать более двадцати источников 4K/60 с обработкой 4:4:4. Она также имеет достаточную полосу пропускания для поддержки развивающихся форматов сигналов, таких как 8K, а также более высоких разрешений, технологии динамического диапазона HDR, большей глубины цвета и расширенной цветовой гаммы этих сигналов. У шины HyperLane одна задача: передавать видеоданные между входными и выходными платами. Узкая специализация шины означает полностью последовательную и предсказуемую работу, на которую не влияют другие компоненты системы. Она обеспечивает плавное отображение источников без колебаний кадровой частоты их отображаемой комбинации.

Скалирование Vector 4K

В Quantum Ultra используется уникальный скалирующий процессор Vector 4K от Extron, разработанный самой компанией для достижения наилучшего в своем сегменте качества скалирования изображения вверх и вниз. Vector 4K отличается сразу несколькими запатентованными технологиями скалирования Extron, а также новым алгоритмом обработки изображения, благодаря которому достигается непревзойденное качество скалирования. В результате обеспечивается точная, отчётливая обработка 4:4:4 и скалирование сигналов видео и компьютерного видео до 4K, а также скалирование источников 4K вниз для дисплеев небольшого формата или с более низким разрешением без потери критически важных деталей изображения. Процессоры также выполняют бесподрывные переходы между пресетами с выбором эффектов растворения или переключения «через чёрное».

Гибкая модульная конструкция

Quantum Ultra имеет модульную конструкцию для соответствия любому проекту. Централизованное шасси наполняется входными и выходными платами, которые выбираются в соответствии с требованиями источника и дисплея. Для соответствия размеру любой видеостены несколько шасси для плат можно настроить и эксплуатировать как одну систему.

Quantum Ultra 610 – это шасси высотой 6U для плат на 10 слотов, которое поддерживает любую комбинацию входных и выходных плат. Надёжная встроенная операционная система основана на защищённом от записи SSD-диске, а резервные блоки питания «горячей» замены обеспечивают безотказную работу и максимальный срок службы.

Quantum Ultra 305 – это шасси высотой 3U для плат на 5 слотов, разработанное для видеостен небольшого и среднего форматов. Шасси может быть наполнено любой комбинацией входных и выходных плат; оно использует SSD-диск для быстрого запуска и имеет защищённую от записи встроенную операционную систему.

Входная плата IN4HDMI принимает четыре сигнала HDMI до 2K, два сигнала HDMI до 4K/30 или один сигнал до 4K/60. Такие удобные для интегратора функции, как EDID Minder и авторизация HDCP, упрощают интеграцию источника. Функция Auto Image оперативно и точно распознает как стандартные форматы источников, так и уникальные типы сигналов, которые используются в оборонных, медицинских и других специализированных проектах.

Входная плата Quantum IN SMD 100 декодирует четыре потока с разрешением 1080p/60, восемь 1080p/30 или 16 потоков с SD-разрешением, поступающих с IP-камер, потоковых медиакодеров Extron и других кодеров стандарта H.264. Она поддерживает спецификации профиля S форума ONVIF для видеоисточников и совместима с потоками стандартов MPEG2, Motion JPEG и H.264.

Выходные платы OUT4HDMI и OUT4DTP обеспечивают вывод от одного до четырёх сигналов с разрешениями от 1024x768 до 4K/60. Настраиваемые выходные разрешения расширяют совместимость с развивающимися форматами отображения и нестандартными светодиодными экранами. Визуальное подтверждение HDCP оперативно информирует, что защищённый контент не может отображаться на дисплеях.

OUT4DTP предоставляет возможность выбора режимов DTP, XTP и HDBaseT на выходах по витой паре. При совместном использовании с соответствующим приёмником плата поддерживает дистанции передачи до 100 метров. Вставка питания на OUT4DTP позволяет передавать питание удалённым приёмникам DTP. Сквозной канал для двунаправленных сигналов RS‑232 и ИК обеспечивает управление AV-устройствами за счёт передачи данных вместе с видеосигналом. RS-232 можно также вставить из порта управления Ethernet на Quantum Ultra, что позволит управлять устройствами без необходимости в использовании портов RS-232 на процессоре управления.

Поддержка нескольких видеостен и типов дисплеев одновременно

Возможности конфигурирования Quantum Ultra обеспечивают его совместимость почти с любым типом дисплея в любом проекте. Он подходит для комбинирования устройств отображения с разными разрешениями. Функция перекрытия на выходах упрощает интеграцию в системах с эффектом сшивки изображений и оптимизирует работу с крупными LED-дисплеями. Настраиваемая компенсация рамок обеспечивает естественное отображение контента при его расширении на несколько плоскопанельных дисплеев. Вращение выходного изображения позволяет использовать дисплеи портретной и альбомной ориентации. Настраиваемые выходные разрешения обеспечивают совместимость с текущими и перспективными устройствами отображения, а также с нестандартными светодиодными экранами. Все эти возможности доступны одновременно с одного процессора, что позволяет легко управлять несколькими видеостенами с одного процессора Quantum Ultra.

Продвинутые функции

В любых инсталляциях от развлекательных проектов до совместной работы с обменом данными презентационные характеристики Quantum Ultra позволяют отображать необходимую информацию на дисплее именно так, как вы хотите. Локальные входы HDMI, установленные статичные изображения и сетевой контент, включая потоки H.264 и VNC, могут отображаться в окнах и размещаться в любой части видеодисплея. Возможность увеличить масштаб (Zoom) части видеоисточника обеспечивает детализированный просмотр. Входные источники и сохранённые изображения можно вращать с шагом в 90°. Технологии SpeedSwitch® и Key Minder® обеспечивают фактически мгновенную коммутацию HDCP-зашифрованного материала. Бесподрывные эффекты переключения «через чёрное» и растворения «через чёрное» доступны при переключении между пресетами, обеспечивая быстрое отображение презентаций профессионального качества без подрывов в рамках любой инсталляции. Сразу несколько клиентских сеансов VNC можно отобразить в окнах источника для показа информации с сетевых ПК. Файлы статичных изображений могут храниться локально на Quantum Ultra и отображаться с полной вставкой (keying) и поддержкой альфа-канала. Встроенные часы могут отображаться в самых разных форматах и различных часовых поясах. С помощью каждой выходной платы могут отображаться до 64 окон, что обеспечивает гибкую презентацию уникальных и повторяющихся источников прямой трансляции, сохранённых изображений и окон с часами. Настраиваемые цветовые границы можно применить к любому окну; поддерживаются закруглённые углы, оттенение, мигание и прозрачность. Для улучшенной работы пункта управления подписи на краях с динамическим управлением и наложенный текст отображают имена источников или уровни классификации. Динамические встроенные тестовые таблицы упрощают конфигурирование системы и установку дисплея.

Транслируемый контент

Шасси для плат Quantum Ultra 305 и Quantum Ultra 610 поддерживают прямое декодирование клиентских сеансов VNC для отображения данных рабочего стола сетевых компьютеров в окнах источников на видеостене. В центрах организации дорожного движения, системах безопасности и других инсталляциях с использованием «живого» видеоконтента входная плата IN SMD 100 декодирует и отображает несколько потоков MPEG2, Motion JPEG и H.264-видео одновременно с 60 кадрами в секунду. Это устраняет необходимость во внешних декодерах и снижает стоимость системы и её сложность.

Надёжный блок питания, разработанный Extron

Quantum Ultra был разработан с целью обеспечения бесперебойной работы на объектах особой важности. Quantum Ultra 305 включает в комплект один блок питания серии Everlast™, созданный и разработанный в Extron для надёжной эксплуатации. А модель Quantum Ultra 610 в стандарте имеет резервные блоки питания «горячей» замены Extron EverLast, а также два разъёма IEC, которые упрощают работу в нескольких цепях для расширения возможностей резервирования. Обе версии оборудованы защищённым от записи твердотельным накопителем (SSD), который обеспечивает надёжность и стабильность операционной системы Quantum Ultra. Защищённые протоколы передачи позволяют поддерживать зашифрованное соединение во время настройки системы. Физические каналы передачи и порты TCP/UDP могут включаться и отключаться независимо. Система мониторинга оповещает администратора о неисправности критически важного компонента.

Защищённая работа на объектах особой важности

Чтобы программные вирусы не проникали в систему, встроенная операционная система Quantum Ultra защищена от записи, предотвращая внесение любых постоянных изменений в файловую систему без проверки пароля администратора. Это устраняет вероятность сохранения вирусов или несанкционированного доступа к файлам во время включения-выключения. Протокол передачи данных SSL обеспечивает зашифрованное соединение между программой для настройки видеостены (Videowall Configuration Software) и Quantum Ultra для конфигурирования системы и для обновления прошивки с цифровой подписью. Журнал регистрации событий в системе представляет собой локальный файл с возможностью настройки максимального размера и скачивания напрямую с процессора, а система мониторинга оповещает администратора о неисправности критически важных компонентов.

Конфигурирование системы и управление

Настройка и предустановки Quantum Ultra осуществляются с помощью программы VCS (Videowall Configuration Software) от Extron, устанавливаемой на ПК и подключающейся к процессору через порт Ethernet. VCS упрощает конфигурирование даже самых крупных и сложных систем. Изменения настроек и пресетов в программе автоматически синхронизируются и хранятся на процессоре для видеостен, что облегчает прямое RS‑232- или Ethernet-подключение удалённых систем управления. Полнофункциональный протокол управления дает возможность регулировать пресеты, окна источников, размер окон, позицию и видимость, окантовку окон, наименование окон и многие другие настройки презентации.

Технические характеристики

  • Обработка видеостены с поддержкой 4K/60 и возможностью расширения для систем отображения любого размера — Quantum Ultra поддерживает видеостены размером до 36 экранов с помощью одного процессора. Для соответствия видеостенам большего размера можно настроить и эксплуатировать как одну систему дополнительные процессоры.
  • Модульная конструкция обеспечивает различные комбинации входов и выходов — шасси Quantum Ultra наполняется входными и выходными платами, которые выбираются в соответствии с требованиями источника и дисплея для эффективного проектирования системы.
  • Перспективная шина для видео HyperLane со скоростью 400 Гбит/с обеспечивает непревзойдённую работу в режиме реального времени — видеошина HyperLane от Extron имеет максимальную скорость пропускания 400 Гбит/с, легко обеспечивая широкую полосу пропускания для крупных видеостен с одновременным отображением множества источников HD и 4K.
  • Поддержка 4K на одном, двух или четырёх подключениях — Quantum Ultra предлагает удобство управления видео 4K как одно-, двух- или четырёхканальным сигналом, что обеспечивает гибкость работы с источниками 4K, периферийными устройствами и дисплеями.
  • Управление несколькими видеостенами с различными разрешениями и конфигурациями экранов через один процессор — все видеостены с различными выходными разрешениями и ориентацией поддерживаются с помощью одного шасси.
  • Работа в режиме 24/7 на объектах особой важности — Quantum Ultra обеспечивает эффективное и надёжное решение для дисплеев, предназначенное для долгосрочного мониторинга ценной инфраструктуры и собственности.
  • Простая интеграция в различные проекты с применением 4K, такие как приёмные организаций, аудитории и обучающие площадки — Quantum Ultra оптимизирован для использования с дисплеями 4K, распределяя по окнам дисплеев большое число источников с высоким разрешением до 3840x2160 или выше.
  • Скалирующий процессор Vector 4K от Extron — скалирующий процессор Vector 4K разработан для обеспечения высочайшего качества изображения 4K и наилучшего в своем сегменте скалирования изображения вверх и вниз.
  • Продвинутая обработка сигналов 4:4:4 — обработка 4:4:4 поддерживает точность цвета и детальное соответствие.
  • Бесподрывные переходы — бесподрывные эффекты переключения «через чёрное» и растворения «через чёрное» доступны при переключении между пресетами, обеспечивая быстрое отображение презентаций профессионального качества без подрывов в рамках любой инсталляции.
  • Отображение изображений, сохранённых локально — файлы формата JPEG, PNG и BMP могут быть загружены на процессор Quantum Ultra и использованы в качестве фонового изображения или отдельного источника.
  • Вставка (keying) и поддержка альфа-канала для файлов изображений — настраиваемый уровень и цветовое кодирование обеспечивают прозрачный задний план для изображений, логотипов и сообщений. Также поддерживаются альфа-канал и прозрачность.
  • 10-слотовое шасси для плат высотой 6U — шасси Quantum Ultra 610 высотой 6U для плат на 10 слотов поддерживает любую комбинацию входных и выходных плат от 36x4 до 4x36, включая все промежуточные варианты.
  • 5-слотовое шасси для плат высотой 3U — шасси Quantum Ultra 305 высотой 3U на 5 слотов поддерживает любую комбинацию входных и выходных плат от 16x4 до 4x16, включая все промежуточные варианты.
  • Съёмные накопители (на Quantum Ultra 610) — Quantum Ultra 610 использует операционную систему и накопители, которые легко снимаются в рамках процедур по обеспечению безопасности.
  • Внутреннее запоминающее устройство (SSD-диск) — обеспечивает долгосрочную работу и быстрый запуск системы.
  • Защищённая от записи операционная система — предотвращает внесение любых постоянных изменений в файловую систему без проверки пароля администратора, а также устраняет вероятность сохранения вирусов или несанкционированного доступа к файлам во время включения-выключения.
  • Два резервных блока питания «горячей» замены (на Quantum Ultra 610) — Quantum Ultra 610 использует резервный источник питания «горячей» замены с двумя входами переменного тока как стандарт для обеспечения надёжной работы и максимального срока службы.
  • Блоки питания Everlast от Extron — разработаны и изготовлены в Extron для обеспечения непрерывной, надёжной эксплуатации.
  • Светодиодные индикаторы вентиляции и питания на передней панели
  • Входная плата HDMI поддерживает сигналы до 4K/60 — четырёхканальная входная плата IN4HDMI принимает сигналы от 1024x768 до 2048x1080 и 1920x1200 при 60 Гц. Двухканальный режим поддерживает два отдельных сигнала 4K/30, а при одноканальном режиме поддерживается один двух- или четырёхканальный сигнал 4K/60. HDCP 1.4-зашифрованные источники могут отображаться на видеостене при использовании с дисплеями, совместимыми с HDCP, и выходной платой HDMI.
  • Автоподстройка изображения Auto-Image — автоматически оптимизирует изображение путём анализа и регулировки в соответствии с входным видеосигналом. Это способствует экономии времени и усилий при настройке только что подключённого источника, особенно в презентационных системах, в которых будут использоваться ноутбуки докладчиков с разными выходными разрешениями.
  • Функция Auto Input Memory — при обнаружении сигнала устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При следующем обнаружении идентичного сигнала эти настройки изображения автоматически восстанавливаются из памяти.
  • Выходные платы HDMI и DTP поддерживают сигналы до 4K/60 — четырёхканальные выходные платы OUT4HDMI и OUT4DTP передают сигналы с разрешениями от 1024x768 до 2048x1080 и 1920x1200 при 60 Гц. Двухканальный режим поддерживает два отдельных сигнала 4K/30, а при одноканальном режиме поддерживается один двух- или четырёхканальный сигнал 4K/60.
  • НОВИНКА. Платы расширения Quantum Expansion IN и Quantum Expansion OUT объединяют несколько процессоров видеостен Quantum Ultra для создания единой большой системы.
  • Настройка выходных разрешений — обеспечивает максимальную совместимость с развивающимися форматами отображения, нестандартными дисплеями и светодиодными системами.
  • Декодирование и отображение нескольких источников VNC — Quantum Ultra может отображать потоковый контент, передаваемый от ПК с серверным приложением удалённого доступа VNC (Virtual Network Computing). Несколько потоков VNC можно отображать на видеостене одновременно, что обеспечивает совместную работу и получение данных с локальных или удалённых ПК.
  • Возможность коррекции формата интерфейса HDMI в DVI — активирует или блокирует пакеты InfoFrames и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
  • До 64 окон для видео или графических изображений на каждую выходную плату — Quantum Ultra предлагает широкие возможности комбинирования оконных интерфейсов; на каждую выходную плату приходится до 64 оконных интерфейсов для видео, изображений и часов.
  • Эффективное управление окнами и возможности скалирования источников — Источники могут отображаться в окнах, накладываться и размещаться в любой части видеодисплея, в разрешении от 1/100 или меньше «родного» до в 1000 раз увеличенного на выходе.
  • Настраиваемые границы окон и текстовые подписи улучшают презентацию и упрощают определение источников — настраиваемые цветовые границы с закругленными углами, оттенением и прозрачностью можно применить к любому окну. Границы можно настроить на мигание для привлечения внимания к окну с источником. К окну можно применить подписи на краях и наложенный текст, которые динамически обновляются из системы управления и отображают изменение имени источника, типа, статуса или классификационного уровня.
  • Вращение источников — источники можно вращать с шагом в 90°, обеспечивая более гибкие, креативные возможности отображения прямых трансляций и изображений из внутренней памяти.
  • Поддержка портретной и альбомной ориентации — видеостенами, состоящими из дисплеев портретной и альбомной ориентации, можно одновременно управлять с одного процессора.
  • Функция перекрытия на выходах для создания эффекта сшивки изображений в проекте — функция перекрытия на выходах поддерживает проекционные системы с эффектом сшивки изображений путём передачи вспомогательных данных в места перекрытия.
  • Компенсация рамок плоскопанельных дисплеев — часть изображения отодвигается «за рамки», обеспечивая точное отображение источников на нескольких дисплеях.
  • Поддержка HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
  • Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV-системах при одновременном распределении сигнала от одного источника на один или несколько дисплеев.
  • Технология SpeedSwitch® осуществляет фактически мгновенную коммутацию HDCP-зашифрованного контента
  • Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
  • Визуальное подтверждение HDCP — при передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей на нём отображается зелёное окно с оповещением, которое подтверждает, что контент защищён от копирования и не может отображаться на данном дисплее.
  • Функции регулировки яркости, контрастности и детализации, а также горизонтального и вертикального положения, размера изображения, масштаба и вылетов развёртки
  • Встроенные тестовые таблицы видео для калибровки и установки — Quantum Ultra предлагает несколько динамически создаваемых тестовых таблиц видео для правильной системной настройки и калибровки устройств отображения.
  • Поддержка прямого декодирования потоков H.264 для отображения на видеостене (IN SMD 100) — устраняет необходимость во внешних декодерах, снижая стоимость системы и её сложность.
  • Совместимость с широким разнообразием типичных для AV-индустрии форматов потокового вещания (IN SMD 100) — включая H.264, MPEG‑2, MPEG‑4 и Motion JPEG.
  • Декодирует широкий ряд потоковых разрешений до 1080p/60 (IN SMD 100) — пользователям предоставляется возможность декодирования множества потоков при низких разрешениях или небольшого количества потоков в высоком разрешении, что позволяет эффективно использовать сеть и полосу пропускания для обрабатываемых сигналов.
  • Поддерживает спецификации профиля S форума ONVIF для видеоисточников (IN SMD 100) — совместимость с широким рядом кодеров H.264, IP-камер, медиакодеров и других устройств потокового вещания. Это упрощает выбор компонентов при проектировании системы и обеспечивает слаженную работу всех элементов сообща.
  • Сетевые разъёмы с индивидуальной настройкой позволяют совместно использовать декодируемые ресурсы в рамках одной подсети или разделить их по нескольким подсетям (IN SMD 100) — это обеспечивает более гибкие возможности при проектировании сложных сетей потокового вещания.
  • Четыре выхода для передачи сигналов на дистанции до 100 метров по одному экранированному кабелю CATx (OUT4DTP) — упрощают сложность систем, в которых требуется передача выходных сигналов на дисплеи видеостен, которые расположены на расстоянии до 100 м от процессора Quantum Ultra.
  • Возможность выбора режимов DTP, XTP и HDBaseT на выходах (OUT4DTP) — позволяет выбрать наиболее подходящую для той или иной инсталляции технологию передачи по витой паре.
  • Вставка питания позволяет передавать питание удалённым приёмникам DTP (OUT4DTP) — вставка питания постоянного тока 12 В на карте OUT4DTP обеспечивает передачу питания приёмникам DTP через соединение по витой паре, устраняя необходимость в отдельных блоках питания на удалённых устройствах. На каждую плату OUT4DTP требуется один блок PS 124.
  • Вставка двунаправленных сигналов RS-232 и ИК для управления AV-устройствами (OUT4DTP) — двунаправленные сигналы управления RS-232 и ИК могут передаваться вместе с видеосигналом через подключение DTP, позволяя управлять удалённым устройством без использования дополнительных кабелей. Вставка двунаправленных сигналов управления устраняет необходимость в отдельной проводке системы управления к удалённым устройствам.
  • Вставка RS-232 из порта управления Ethernet (OUT4DTP) — управление системного уровня для всех удалённых точек через порт управления Quantum Ultra обеспечивает полнофункциональное управление конечными и подключёнными устройствами без дополнительного оборудования.
  • Зашифрованный обмен данными между Quantum Ultra и конфигурационным ПК — шифрование SSL обеспечивает защищённое соединение между Quantum Ultra и ПК с программой Videowall Configuration Software от Extron.
  • Защищённые обновления прошивки с цифровой подписью — обновления прошивки имеют цифровую подпись и осуществляются через зашифрованное соединение, которое обеспечивает защищённое обновление системы.
  • Регистрация событий — журнал регистрации событий в системе представляет собой локальный файл с возможностью настройки максимального размера и скачивания напрямую с процессора.
  • Защищённая паролем операционная система — доступ к операционной системе Quantum Ultra защищён настраиваемым паролем.
  • Оповещения о сервисном обслуживании — системные администраторы могут получать оповещения о неисправности вентилятора или блока питания или если превышена рекомендованная температура эксплуатации.
  • Режим энергосбережения — устройство можно переключить в режим низкого потребления энергии, если оно не используется.
  • Удобное в использовании программное обеспечение для настройки и управления — с помощью удобной в использовании программы VCS (Videowall Configuration Software), её ориентации на решение задач и интуитивно понятного интерфейса сокращается время конфигурирования и программирования предустановок.
  • Управление напрямую через RS‑232 и Ethernet — хранящийся локально файл конфигурации обеспечивает прямое соединение между системой управления и Quantum Ultra.
  • Полнофункциональный протокол управления — даёт возможность регулировать пресеты, окна источников, размер окон, позицию и видимость, окантовку окон, наименование окон и многие другие настройки презентации.
  • Надёжное соединение кабелей HDMI — фиксаторы LockIt® от Extron обеспечивают надёжное защищённое кабельное соединение для входов и выходов HDMI на Quantum.

Информация для заказа

  • Quantum Ultra 305 - 3U, шасси на 5 слотов
  • Quantum Ultra 610 - 6U, шасси на 10 слотов
  • Quantum IN4HDMI - Входная плата HDMI на четыре канала
  • Quantum IN SMD 100 - Плата потокового декодера
  • Quantum OUT4HDMI - Выходная плата HDMI на четыре канала
  • Quantum OUT4DTP - Выходная плата DTP на четыре канала
  • Quantum Expansion IN - Входная плата расширения (партномер 70-1270-01)
  • Quantum Expansion OUT - Выходная плата расширения (партномер 70-1271-01)
  • Quantum 610 Power Supply - Резервный блок питания для Quantum Ultra 610
  • Quantum 610 Power Supply Fan - Вентилятор резервного блока питания для Quantum Ultra 610
  • Quantum 610 SBC Assembly - Сменный комплект SBC для Quantum Ultra 610
  • Quantum 610 C Drive - Сменный диск C для Quantum Ultra 610
  • S3 Product Commissioning - Услуги по пусконаладке
  • Quantum 610 D Drive - Сменный диск D для Quantum Ultra 610
  • MPO MM 1m - Кабель для расширения, 1 м (партномер 26-737-01)
  • MPO MM 10m - Кабель для расширения, 10 м (партномер 26-737-10)

Схема AV-системы

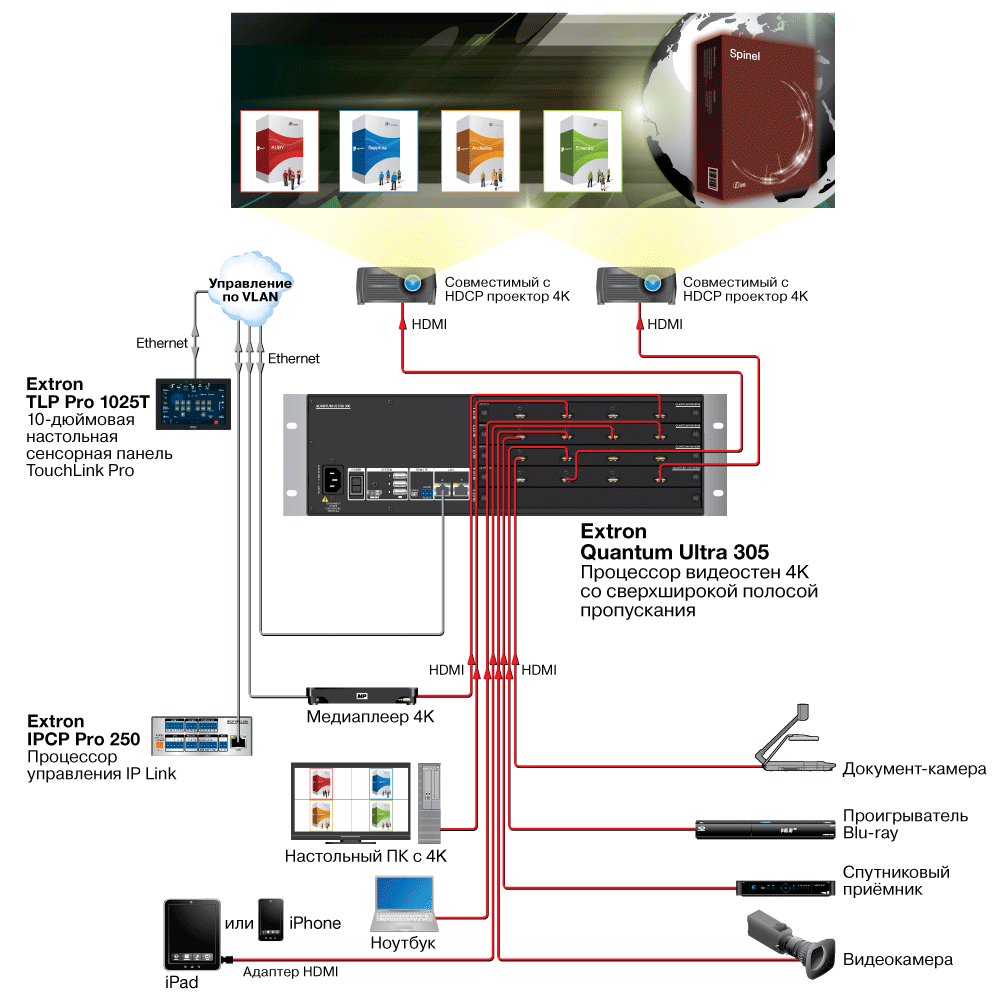

Конференц-зал компании

Quantum Ultra отображает различные источники с презентациями при помощи двух проекторов 4K с функцией сшивки изображений в конференц-зале компании.

Quantum Ultra Схема

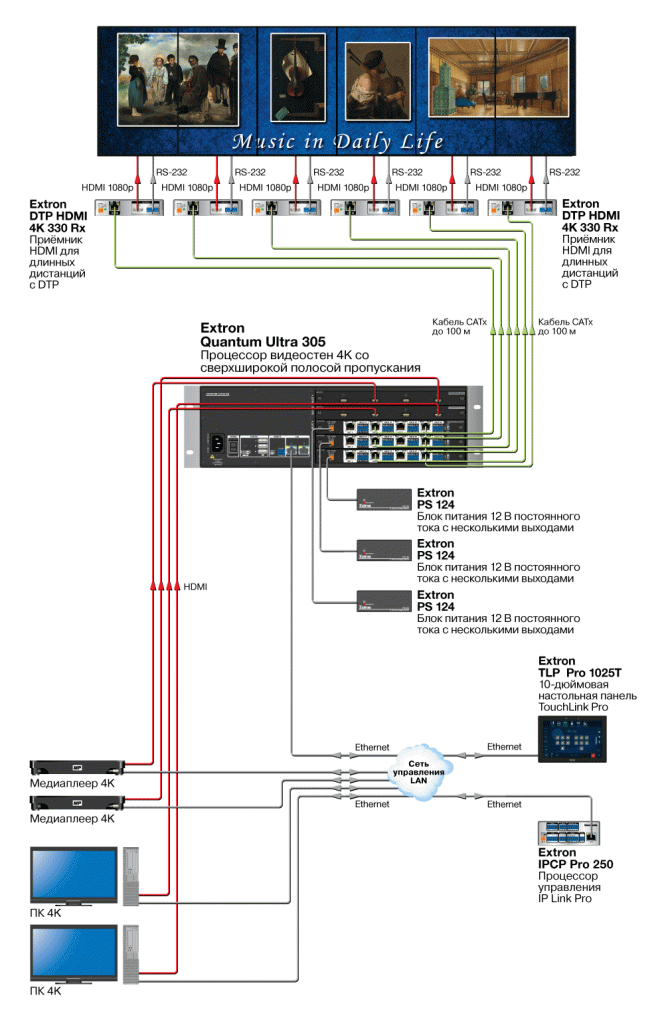

Музейная экспозиция

Quantum Ultra управляет видеостеной с шестью плоскими экранами в портретной ориентации, которые отображают контент с произведениями искусства, поступающий от медиаплееров 4K.

Quantum Ultra Схема2

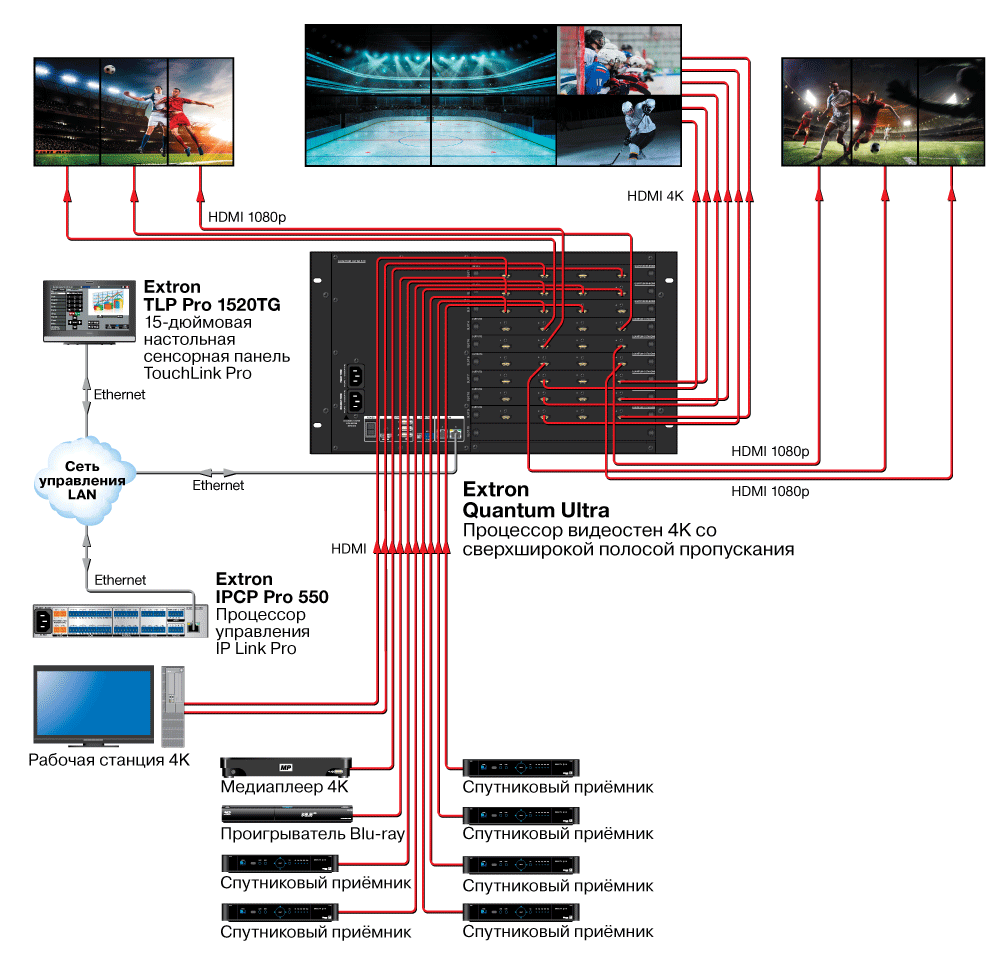

Тематический ресторан

Quantum Ultra одновременно управляет видеостенами HD и 4K с экранами в портретной и альбомной ориентациях.

Quantum Ultra Схема3

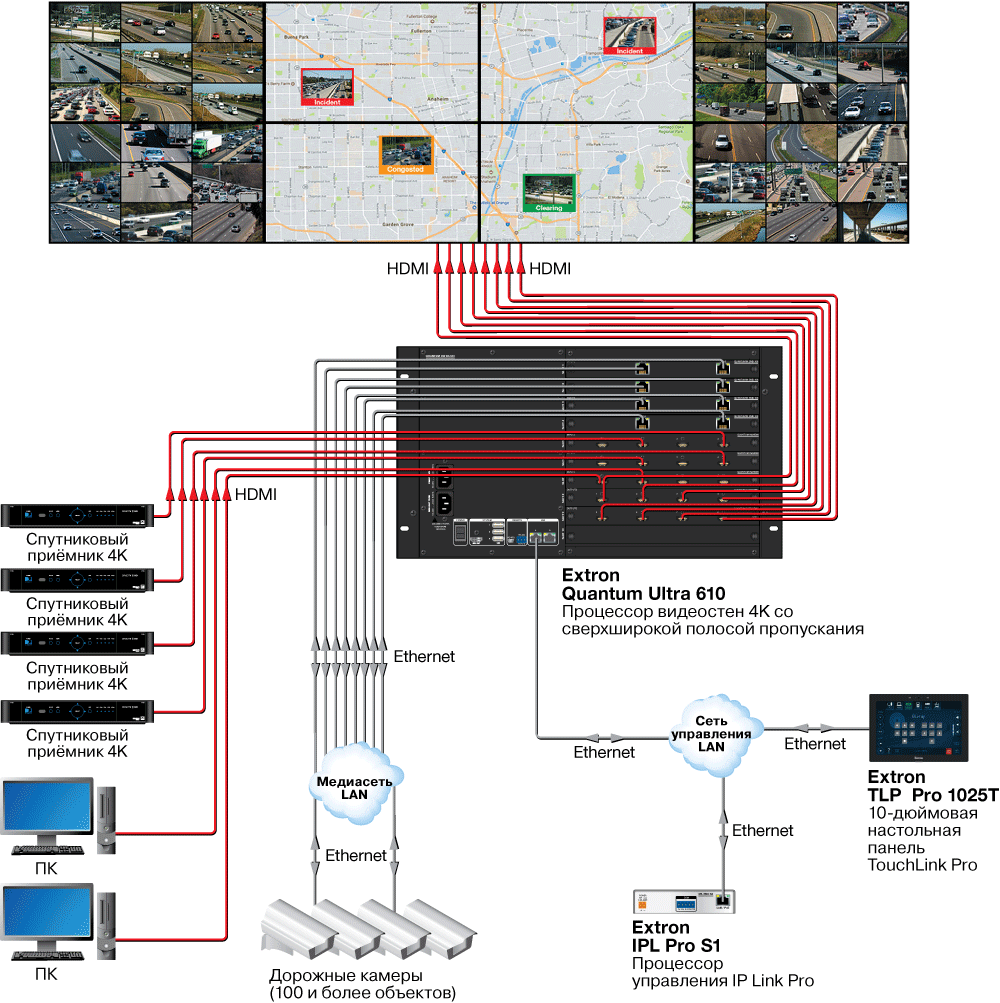

Центр организации дорожного движения

Потоковые входные платы Quantum IN SMD 100 декодируют большое количество сигналов H.264, поступающих с дорожных камер центра организации дорожного движения. Контент с рабочих ПК и 4K-трансляции дополняют сигналы камер на видеостене с восемью экранами.

Quantum Ultra Схема4


Документация:

Брошюра (RU) (13.72 Мб, *.pdf)
