DMP 64 Plus

Основные характеристики

• Четыре модели с 6 микрофонными / линейными входами и 4 линейными выходами;
• Шесть каналов AEC - акустическое эхоподавление;
• Все модели оснащены интерфейсом USB Audio, который обеспечивает до четырех отправлений и возвратов цифрового звука;
• Модели AT обеспечивают подключение к аудиосети Dante;
• V модели включают до восьми линий VoIP;
• Компактный половинный размер стойки.



Функция подавления акустического эха

Серия DMP 64 Plus включает в себя функцию эхоподавления Extron AEC для систем конференц-связи. Функция эхоподавления AEC необходима для качественной удалённой связи между переговорными комнатами и обеспечивает отчётливое естественное общение между всеми участниками. Модели этой серии включают в себя шесть независимых каналов эхоподавления AEC, в том числе с возможностью подавления шума. Обработка AEC может быть усложнена, если обе стороны говорят одновременно или когда на ближнем конце используются беспроводные микрофоны. Основой функции AEC Extron является продвинутый алгоритм, обеспечивающий быструю конвергенцию эхоподавителя для оптимальной разборчивости сигнала даже в сложных условиях.

Программное обеспечение DSP Configurator™ упрощает настройку AEC и функции подавления шумов с помощью удобного в использовании интерфейса, который обеспечивает измерение в реальном времени таких параметров, как подавление возвратного эха (ERL), отношение мощностей неподавленного и подавленного эхосигналов (ERLE) и общее снижение уровня эха (TER). Оповещения появляются, когда показатель ERL выходит из рекомендуемого диапазона значений для подавления акустического эха, а шаблоны DSP обеспечивают стартовые точки для создания оптимальной конфигурации с применением AEC. К опциональным настройкам относится точная регулировка нелинейной обработки (NLP) для обеспечения наилучшей производительности AEC в акустических системах с усиленными отражением и реверберацией звука.

Подключение к Dante

Модели DMP 64 Plus AT с интерфейсом Dante выполняют передачу аудио с возможностью расширения по локальной сети через стандартные сетевые протоколы, при этом поддерживая приложение Dante Domain Manager. Каждый процессор DMP 64 Plus AT поддерживает передачу цифрового аудио по 16 каналам и может принимать 32 канала по сети, тем самым обеспечивая простое подключение к широко используемым микрофонам Dante. Встроенный двухпортовый коммутатор Gigabit обеспечивает прямое подключение к другим устройствам с интерфейсом Dante для создания экономичных аудиосистем. Кроме этого, модели DMP 64 Plus AT можно настроить на поддержку основной и резервной аудиосетей Dante, в том числе на совместимость со стандартом AES67. Для создания сети аудиоустройств Extron с интерфейсом Dante требуется программное приложение Dante Controller, а также ПО Extron DSP Configurator.

Питание Power over Ethernet

Модели AT с подключением к сети Dante могут получать питание через функцию PoE+.

Функция FlexInputs

На всех шести основных каналах DSP процессора DMP 64 Plus предлагается функция выбора источника FlexInput для маршрутизации любого входа Dante, входного порта расширения или одного из шести микрофонных/линейных входов к основному каналу DSP. Это позволяет DMP 64 Plus обрабатывать аудио, поступающее от любого источника, применяя полный функционал DSP-обработки, включая AEC.

Функция VoIP (протокол Voice over Internet)

Модели DMP 64 Plus V включают в себя до восьми линий VoIP стандарта SIP 2.0 с поддержкой широкополосного кодека, которые можно настроить как независимые телефонные линии либо как многоканальные линии для поддержки локальной конференц-связи. Совместимая с некоторыми системами VoIP любая из моделей V серии DMP 64 Plus может быть использована для отдельной линии VoIP или как скомбинированная группа VoIP для восьми помещений.

Аудиоинтерфейс USB

Встроенный USB-интерфейс для аудио обеспечивает возможность подключения к компьютеру для работы с приложениями для программных кодеков и источниками компьютерного аудио.

Автомикшер

Процессоры серии DMP 64 Plus предлагают автомикшер с пороговым (gated) и компромиссным (gain-sharing) режимами работы для управления восемью группами микрофонных сигналов. Порог прохождения сигнала через шлюз, снижение уровня сигнала и параметры синхронизации регулируются пользователем на каждом канале. Это обеспечивает точную настройку во избежание «обрывания» звука, свойственного традиционному микшеру при выключении микрофона. При удвоении количества активных микрофонов усиление звука автоматически уменьшается, что равномерно снижает уровни микрофонного сигнала и сводит слышимые различия в акустике и риск обратной связи до минимума. Чтобы добиться естественного микширования микрофонного аудио, автомикшер также предлагает режим распределения усиления, который позволяет всем микрофонам оставаться включёнными, при этом усиление каждого микрофона регулируется в режиме реального времени, обеспечивая неизменный уровень усиления в системе.

Эффективная маршрутизация через два процессора ProDSP

Порт расширения DMP EXP позволяет соединить два устройства Extron DSP через один экранированный кабель CAT 6. Это, в свою очередь, позволяет создать 16-канальную двунаправленную шину расширения для цифрового аудио высокого разрешения 24 бит/48 кГц между двумя устройствами, тем самым предоставляя расширенные возможности маршрутизации и управления входными и выходными сигналами. Этот расширенный канал между устройствами c входными и выходными сигналами в конфигурации 16x16 позволит проектировщикам создавать матричные комбинации аудио с улучшенными схемами входов/выходов и вариантами управления сигналом, которые бы сочетали возможности двух процессоров. Порт расширения также доступен на матричных коммутаторах DTP CrossPoint от Extron. Это позволяет осуществлять передачу входных/выходных каналов 16x16 между матричным коммутатором и DMP 64 Plus для расширения количества доступных аудиовходов в рамках системы DTP, а также для использования дополнительных возможностей, таких как автомикширование, подавление акустического эха AEC и функция VoIP (Voice over Internet Protocol).

Различные варианты управления

Каждая модель оснащена портом ACP для использования панелей управления аудиосигналом от Extron. Панели управления аудио предлагают экономичный способ управления громкостью, а также возможность выбора источника и вызова пресетов в таких инсталляциях, где не требуется полнофункциональная система управления. Помимо этого, DMP 64 Plus предоставляет возможность управления и конфигурирования через RS-232, Ethernet или USB. Каждая модель также оборудована цифровыми портами входов/выходов для активации внешних функций, таких как включение и отключение микрофона.

ProDSP

Уникальная технология Extron ProDSP создана с нуля с помощью мощного DSP-процессора на основе 64‑битных операций с плавающей точкой для обеспечения очень широкого динамического диапазона и снижения вероятности клиппинга сигнала (обрезания при достижении порога). ProDSP также использует 24-битные преобразователи аудиосигнала студийного класса с семплированием 48 кГц для оцифровки сигнала без потерь. ProDSP предлагает мощные и простые в настройке инструменты, среди которых регулировка уровня, адаптивное усиление, автомикширование, динамические характеристики, фильтры, задержка, функции ducking (приглушение при проявлении приоритетного сигнала), loudness (коррекция спектра звука с учётом чувствительности человеческого уха) и подавление обратной связи, в том числе подавление акустического эха AEC.

Удобное в использовании программное приложение DSP Configurator

Весь функционал ProDSP легко настраивается при помощи приложения DSP Configurator. Настраиваемая экранная раскладка предоставляет быстрый доступ ко всем инструментам обработки цифровых аудиосигналов. Благодаря этому проектировщики могут получить быстрый доступ к обзору всей аудиосистемы одновременно, включая блоки обработки и маршрутизацию сигналов.

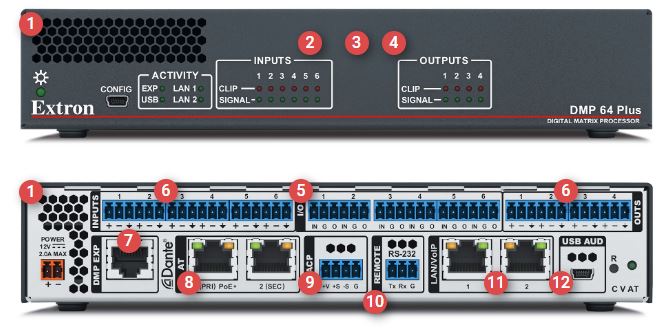

Вид панелей

1. 1. Поток вентиляции от передней панели к задней
   Позволяет устанавливать другие устройства в стойке рядом с процессором, а также над или под ним
2. 2. Шесть каналов с функцией FlexInput
   С полной обработкой DSP, включая подавление акустического эха, фильтры, динамические характеристики и автомикширование
3. 3. Компактный корпус шириной в половину стойки
   Занимает меньше места в стойке или легко устанавливается под столом
4. 4. Матрица для микширования с гибким функционалом
   Маршрутизация любого входа к любому или всем выходам



1. 5. Цифровые порты входов/выходов
   Обеспечивают активацию внешних функций, таких как включение и отключение микрофона
2. 6. Подключение аналогового аудио
   Шесть входов и четыре выхода для подключения к аналоговым устройствам
3. 7. Порт расширения
   Обеспечивает двунаправленное подключение цифрового аудио к ещё одному процессору DMP или к DTP CrossPoint
4. 8. Аудиосеть Dante 32x16
   С поддержкой Dante Domain Manager и AES67 (на моделях AT)
5. 9. Шина ACP
   Подключение к панелям управления аудио серии ACP для управления громкостью и вызова пресетов/макросов
6. 10. Подключение к системе управления
   Внешнее управление функциями DSP через RS-232 или сетевое соединение
7. 11. Поддержка VoIP
   До восьми линий VoIP с поддержкой стандартного протокола SIP 2.0 – Session Initiation Protocol (на моделях V)
8. 12. Аудиоинтерфейс USB
   Обеспечивает цифровое подключение к программным кодекам конференц-связи или к устройствам записи/воспроизведения аудио

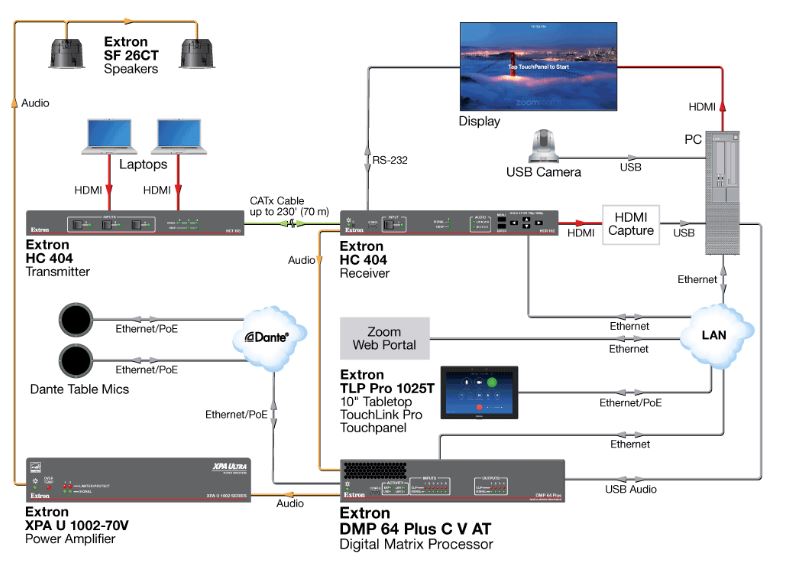

Аудиосистема Zoom Room

В помещении для совместной работы с интерфейсом Zoom обработка аудиосигналов выполняется на процессоре DMP 64 Plus C V AT, а подключение к источникам и дисплеям осуществляется на базе системы HC 404. Две системы настольных микрофонов Dante подключены через Ethernet к процессору DMP 64 Plus C V AT, который выполняет всю необходимую для конференц-связи обработку аудио, включая подавление акустического эха AEC. В зависимости от потребностей пользователь может переключаться между веб-порталом Zoom и специально выделенным сервером VoIP. Вся система управляется по сети на сенсорной панели Extron TLP Pro 1025T. Высококачественное воспроизведение аудио по технологии «микс-минус» (mix minus audio playback) обеспечивается через двухполосные потолочные громкоговорители SF 26CT, работающие от усилителя XPA U 1002-70V.










Информация для заказа




МОДЕЛЬ	ОПИСАНИЕ ВЕРСИИ	ПАРТНОМЕР
DMP 64 Plus C	Цифровой матричный процессор 6х4 с AEC	60-1823-01
DMP 64 Plus C AT	Цифровой матричный процессор 6х4 с AEC и Dante	60-1823-10
DMP 64 Plus C V	Цифровой матричный процессор 6х4 с AEC и VoIP	60-1824-01
DMP 64 Plus C V AT	Цифровой матричный процессор 6x4 с AEC, VoIP и Dante	60-1824-10
