DTP CrossPoint 84 4K от Extron – это матричный коммутатор размерностью 8x4 с входами и выходами HDMI и DTP® на витой паре, а также функцией скалирования 4K, DSP-процессором с расширенной обработкой аудио и эхоподавлением AEC, интегрированным аудиоусилителем и встроенным процессором управления IPCP Pro. Устройство в корпусе высотой 2U обеспечивает полноценную интеграцию и подходит для проектов, где требуются несколько устройств отображения, звукоусиление и управление AV‑системой. Все входы и выходы поддерживают разрешение видео до 4K. Матричные выходы DTP оснащены технологией скалирования Extron Vector™, которая обеспечивает бесподрывную коммутацию и поддерживает скалирование разрешений до 4K. Технология передачи DTP позволяет подключаться к конечным точкам DTP и к матричным коммутаторам XTP®. Полная оптимизация аудиосистемы осуществляется с помощью интегрированного цифрового процессора обработки аудио с технологией Extron ProDSP™, который может подключаться к дополнительному процессору Extron DSP для расширения входов и выходов.

DTP CrossPoint 84 4K обеспечивает всю базовую функциональность стандартной AV-системы в одном корпусе 2U, заменяющем вплоть до десяти отдельных компонентов. Помимо значительной экономии места в стойке корпус компактного размера позволяет стандартизировать проект системы для всего здания и адаптировать этот матричный коммутатор DTP CrossPoint® для использования в помещениях небольшого размера. Полнофункциональный презентационный матричный коммутатор более гибок в использовании и идеален для демонстрации контента на нескольких дисплеях, а также для создания различных конфигураций AV-систем в многофункциональных и разделяемых помещениях.

Интегрированный матричный коммутатор 8x4 с уникальной технологией скалирования Vector 4K

DTP CrossPoint 84 4K упрощает интеграцию с компьютерами, оснащёнными совместимыми видеокартами 4K, медиаплеерами 4К, камерами 4К, а также дисплеями с «родным» разрешением 4K или UHD. Все входы HDMI и DTP принимают сигналы высоких разрешений до 4K. DTP CrossPoint 84 4K использует уникальный скалирующий процессор Vector 4K, который обеспечивает наилучшее в своем сегменте скалирование изображения вверх и вниз. Процессор Vector 4K имеет совершенно новый алгоритм обработки изображения, благодаря которому достигается непревзойдённое качество скалирования с 30‑битной точностью обработки. Также обеспечивается независимое скалирование до 4K обоих выходов DTP либо, если это необходимо для проекта, скалирование вниз сигнала 4K для совместимости с дисплеями более низкого разрешения. Для оптимального качества изображения DTP CrossPoint 84 4K передает видео 4K с сэмплированием цвета 4:4:4.

Матричная коммутация между входами и выходами HDMI и DTP обеспечивает множество вариантов проектирования, отвечающих требованиям аудио- и видеосистем в залах заседаний, аудиториях или других инсталляциях с несколькими дисплеями. Гибкая маршрутизация сигнала и надёжная коммутация цифрового видео, предлагаемые DTP CrossPoint 84 4K, обеспечивают многофункциональность в пределах одного проекта. Для профессиональной, беcподрывной коммутации между источниками DTP CrossPoint 84 4K предлагает ряд эффектов на скалируемых видеовыходах DTP. Среди них – стоп-кадр с растворением, при котором последний кадр предыдущего входного источника растворяется и появляется первый кадр следующего, а также эффекты переключения и растворения «через чёрное». Кроме того, при использовании скалируемых видеовыходов DTP CrossPoint 84 4K позволяет вставлять в любую презентацию графическое изображение (например, логотип компании).

Поддержка локальных и удалённых источников и дисплеев

DTP CrossPoint 84 4K оснащён шестью входами HDMI и двумя выходами HDMI. Два входа на витой паре DTP и два DTP-выхода совместимы с широким рядом конечных точек DTP 230 и DTP 330, а также коммутаторами с интерфейсом DTP и процессорами обработки сигналов для поддержки удалённого оборудования HDMI, DisplayPort, DVI и 3G‑SDI. Аналоговые источники могут поддерживаться рядом передатчиков серий DTP 230 и DTP 330 с функцией коммутации. DTP‑входы могут принимать сигналы от удалённых передатчиков DTP 230 или DTP 330, расположенных на столах для переговоров, кафедрах или стенах для подключения ноутбуков посетителей. Каждый DTP-выход с независимым скалированием может быть использован для передачи сигналов от размещённого в стойке DTP CrossPoint 84 4K к приёмнику DTP 230 или DTP 330 с установкой на стене за плоским дисплеем, над подвесным проектором под потолком или в любом другом удалённом месте. Передатчики и приёмники серий DTP 230 и DTP 330 выпускаются в компактных низкопрофильных корпусах, а также в форм-факторах настенной панели Decorator и напольных лючков.

При совместном использовании DTP CrossPoint 84 4K и передатчика или приёмника DTP 330 сигналы HDMI, DisplayPort, DVI, 3G‑SDI и VGA, а также сигналы управления и аналогового аудио могут передаваться на расстояние до 100 м по одному экранированному кабелю CATx. При работе с конечными устройствами DTP 230 сигналы можно передавать на расстояние до 70 м.

Входы и выходы DTP на витой паре предлагают интеграторам дополнительные удобные функции, упрощающие инсталляцию системы. Двунаправленные сигналы RS‑232 и ИК могут быть вставлены из системы управления и переданы по тому же экранированному кабелю CATx, упрощая проектирование системы и её инсталляцию. DTP‑выходы также имеют дублирующие подключения HDMI, которые обеспечивают локальный мониторинг того же цифрового видео, которое передается по экранированному кабелю CATx.

Совместимость с матричными коммутаторами XTP CrossPoint

Наряду с поддержкой конечных точек DTP коммутатор DTP CrossPoint 84 4K может быть интегрирован в систему с применением матричного коммутатора XTP CrossPoint для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на расстояние до 100 м. Такое решение идеально подходит для AV-инсталляций, охватывающих всё здание, с централизованной инфраструктурой распределения аудио- и видеосигналов, а также с несколькими презентационными площадками с локальными функциями AV-системы, такими как коммутация и обработка. Для доступа к общим AV-ресурсам или передачи на несколько устройств локального контента DTP CrossPoint 84 4K, установленный в помещении, можно подключить к матричному коммутатору XTP CrossPoint, установленному в центральной аппаратной стойке или шкафу.

Выходы с поддержкой HDBaseT

Имеется возможность настройки выходов DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на расстояние до 100 м по экранированному кабелю CATx.

Предназначен для простой интеграции источников, надёжной работы и быстрой коммутации

DTP CrossPoint 84 4K совместим с HDCP и обеспечивает надёжную коммутацию цифровых сигналов HDMI. Для упрощения интеграции источников и дисплеев HDMI, а также для обеспечения оптимального функционирования и надёжности системы DTP CrossPoint 84 4K использует три уникальные технологии Extron: EDID Minder®, Key Minder® и SpeedSwitch®. EDID Minder управляет обменом данными EDID между устройствами отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее. Для HDMI-сигналов, содержащих защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации. Благодаря технологии SpeedSwitch DTP CrossPoint 84 4K осуществляет непревзойдённую, фактически мгновенную коммутацию HDCP-зашифрованного материала.

Мощный интегрированный процессор управления

DTP CrossPoint 84 4K IPCP выпускаются со встроенным процессором управления Extron линейки IP Link® Pro, который имеет выделенный защищённый трёхпортовый коммутатор AV LAN и один стандартный Ethernet-порт. AV LAN‑порты сетевого коммутатора используются для управления локальными AV‑устройствами и их защиты от внешнего воздействия или вмешательства. DTP CrossPoint 84 4K IPCP обеспечивает высокий уровень быстродействия и широкие возможности портов управления для полного, настраиваемого управления всей AV‑системой, включая все источники и дисплеи, а также освещение, жалюзи или шторы, проекционные экраны, датчики движения и многое другое. Предлагается полная линейка моделей сенсорных панелей TouchLink® Pro от Extron с широким диапазоном размеров экрана и в настольном или настенном исполнении, а также форм-факторе Extron Cable Cubby®. Просто подключите панель TouchLink Pro к LAN-порту для создания полнофункциональной системы управления аудио и видео.

Кнопочные панели eBUS® от Extron также можно использовать с DTP CrossPoint 84 4K IPCP. Удобная для интегратора технология eBUS от Extron основана на уникальной цифровой шине, которая облегчает расширение системы управления и обеспечивает больше вариантов её проектирования и обновления в будущем. Как и наши сенсорные панели TouchLink Pro, кнопочные панели eBUS разработаны для использования с любыми процессорами управления Extron серии IPCP Pro как в качестве единого пользовательского интерфейса в небольших системах, так и при необходимости вместе с другими кнопочными и сенсорными панелями в более сложных системах управления.

Как и все системы управления Extron, DTP CrossPoint 84 4K IPCP очень удобен в использовании и прост в настройке при помощи программного обеспечения Global Configurator®. Новейшая версия Global Configurator включает в себя мощные, продвинутые функции, такие как условная логика, локальные переменные и макросы. DTP CrossPoint 84 4K IPCP предлагает гибкость в реализации самых разных задач для систем управления в одном устройстве, начиная от питания системы и коммутации источников и заканчивая более сложными операциями, такими как управление видеоконференциями.

Версия ПО Global Configurator Professional дополняет функциональную платформу DTP CrossPoint 84 4K IPCP уникальной возможностью расширения благодаря группировке контроллеров, которая позволяет объединить устройство с процессорами IP Link Pro для создания системы управления крупных масштабов. Эта функция представляет собой идеальное решение для управления несколькими системами, помещениями или даже удалёнными площадками по всему миру. Мониторинг и управление системами DTP CrossPoint 84 4K IPCP, установленными в комнате, здании, учебном комплексе или офисах по всему миру, можно осуществлять при помощи серверного программного обеспечения Extron GlobalViewer® Enterprise. GlobalViewer Enterprise обеспечивает возможность эффективного планирования, мониторинга и информационной поддержки корпоративного уровня из одной централизованной точки.

Лицензия LinkLicense® от Extron – это удобный и экономичный способ значительно расширить возможности устройств Extron для пользователей. Приобретение лицензии LinkLicense для пользовательских интерфейсов для DTP CrossPoint 84 4K IPCP даст возможность использовать мобильное устройство или компьютер как главный интерфейс управления AV‑системой. Это расширяет возможности AV‑управления и предоставляет удобство использования собственного устройства (BYOD). Лицензия LinkLicense приобретается на всю систему, а не на одного пользователя и не влечёт за собой скрытых расходов.

Разработан для полноценной интеграции аудиосистемы

Помимо матричной коммутации видеосигналов и скалирования выходов DTP коммутатор DTP CrossPoint 84 4K может выступать в качестве центрального компонента для интеграции всей аудиосистемы. Он выполняет коммутацию и отделение аудиосигнала (breakaway) для всех восьми видеоисточников, а также включает четыре входа микрофонного/линейного уровней с возможностью матричного микширования в любой выход и эмбедирование и деэмбедирование аудиосигналов из HDMI. DTP CrossPoint 84 4K также предоставляет гибкие возможности конфигурирования и обработки для аудиовходов и выходов, а также для распределения аудио в рамках системы. К каждому входу для видео, включая конечные точки DTP, может добавляться эмбедированное цифровое аудио или отдельное аналоговое аудио.

DTP CrossPoint 84 4K может выводить аудиосигнал с обработкой и без, в виде эмбедированного в HDMI или двухканального аналогового аудио, в цифровом формате S/PDIF или с усилением от интегрированных в матричный коммутатор усилителей: моно на 70 В или двухканального стерео (модели MA и SA). Многоканальные форматы bitstream направляются напрямую к выходам без деэмбедирования или обработки. DTP CrossPoint 84 4K выполняет усиление стереосигнала с выходом 50 Вт rms на канал в линию с сопротивлением 4 Ом и 25 Вт rms на канал при сопротивлении 8 Ом или моноусиление на 70 В с выходной мощностью 100 Вт rms. Особенностью всех моделей является уникальный дизайн Extron класса D с запатентованной технологией CDRS™ (подавление пульсаций напряжения класса D), которая обеспечивает плавную, гладкую форму аудиоволны, а также более точный сигнал по сравнению с обычными моделями усилителей этого класса.

Обработка ProDSP, эхоподавление AEC и автомикшер для полноценного проектирования и оптимизации аудиосистемы

Все модели DTP CrossPoint 84 4K используют технологию Extron ProDSP – такую же высококачественную обработку аудиосигнала с широким функциональным потенциалом, которую осуществляют цифровые процессоры Extron DMP. Уникальная технология Extron ProDSP создана с нуля с помощью мощного DSP-процессора на основе 64‑битных операций с плавающей точкой для обеспечения очень широкого динамического диапазона и снижения вероятности клиппинга сигнала (обрезания при достижении порога). ProDSP также использует 24‑битные преобразователи аудиосигнала студийного класса с сэмплированием 48 кГц для оцифровки сигнала без потерь. Эта технология имеет широкий ассортимент мощных и простых в настройке инструментов для управления уровнем, динамическими характеристиками, фильтрами, задержкой, функциями ducking (приглушение при проявлении приоритетного сигнала), loudness и подавлением обратной связи.

По-настоящему профессиональная обработка DSP позволяет полностью спроектировать аудиосистему, обеспечивает точную настройку и оптимизацию, а также надлежащую структуру усиления. Осуществляется матричное микширование четырёх входов микрофонного/линейного уровней в любую из восьми шин стереовыходов для создания точно настроенных аудиозон для соответствующих выходов. Помимо этого, данные входы могут быть направлены в любую из восьми «виртуальных» шин для обработки в качестве единой группы перед возвратом в выходные шины. При желании, микширование входных сигналов микрофонного/линейного уровней может осуществляться без обработки. Возможность гибкой маршрутизации и микширования в DTP CrossPoint 84 4K позволяет проектировщикам систем создавать простые или сложные схемы управления сигналом, отвечая широкому спектру системных требований.

Для улучшенной конференц-связи DTP CrossPoint 84 4K имеет четыре независимых канала эффективного эхоподавления AEC и настраиваемую функцию подавления шумов. Функция эхоподавления AEC необходима для качественной удалённой связи между переговорными комнатами и обеспечивает отчётливое естественное общение между всеми участниками. Основой функции AEC Extron является продвинутый алгоритм, обеспечивающий быструю конвергенцию эхоподавителя для максимальной разборчивости сигнала даже в сложных случаях, например, когда обе стороны говорят одновременно или когда используются беспроводные микрофоны. DTP CrossPoint 84 4K также включает автомикшер с функцией шлюза и режимом регулировки усиления для управления восемью группами сигналов от микрофонов. Это обеспечивает точную настройку во избежание «обрывания» звука, свойственного традиционному микшеру при выключении микрофона. Чтобы добиться естественного микширования звука, автомикшер также может использовать режим распределения усиления на открытые микрофоны, при этом параметр NOM (количество активных микрофонов) игнорируется, позволяя включить все имеющиеся микрофоны.

Настройка и оптимизация упрощаются благодаря интуитивному программному обеспечению DSP Configurator™. Настраиваемая экранная раскладка предоставляет быстрый доступ ко всем инструментам обработки цифровых аудиосигналов, а также к настройкам эхоподавления AEC и подавления шумов для DTP CrossPoint 84 4K. Инструменты включают регулировку уровня, динамические характеристики, фильтры, задержку, ducking (приглушение при проявлении приоритетного сигнала), loudness (тонокомпенсацию), подавление обратной связи и матричное микширование, а также измерение в реальном времени таких параметров, как подавление возвратного эха (ERL), отношение мощностей неподавленного и подавленного эхосигналов (ERLE) и общее снижение уровня эха (TER).

Интеграция с аудиопроцессорами Extron для больших систем

DTP CrossPoint 84 4K оборудован цифровым портом расширения аудио Extron для соединения с цифровым матричным процессором Extron DMP 128 Plus. Это позволяет осуществлять передачу входных/выходных каналов в комбинации 16x16 между устройствами, при этом DMP 128 Plus предоставляет дополнительные 12 входов и восемь выходов для микрофонов, нескольких зон громкоговорителей, записи, вспомогательного звукоусиления и т.д. При подключении DTP CrossPoint 84 4K к DMP 128 Plus AT по сети Dante™ возможно создание различных уникальных, масштабируемых проектов систем. Это, к примеру, может стать идеальным решением для поддержки большого количества микрофонов в муниципальных залах заседаний или в аудиториях дистанционного обучения.

Настройка

Управление коммутатором DTP CrossPoint 84 4K может осуществляться через переднюю панель, посредством Ethernet, USB или RS‑232. Матричный коммутатор можно настроить при помощи программного обеспечения настройки устройств PCS (Product Configuration Software) от Extron с удобным, лёгким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность конфигурировать несколько устройств DTP CrossPoint 84 4K в течение одного сеанса.

Технические характеристики

  • Универсальный матричный коммутатор для 4K размерностью 8x4 с функциями скалера, аудиопроцессора DSP с эхоподавлением, аудиоусилителя и процессора управления — DTP CrossPoint 84 4K обеспечивает всю базовую функциональность стандартной AV-системы. Передовые технологические решения, разработанные Extron, предоставляют возможность проектирования и интеграции полнофункциональной системы в одном устройстве высотой 2U.
  • Входы: шесть HDMI, два входа витой пары DTP® на разъёмах RJ‑45, шесть балансных/небалансных входов для стереоаудио на разъёмах под зажим и четыре входа для аудио микрофонного/линейного уровней на разъёмах под зажим
  • Выходы: два HDMI; два выхода витой пары DTP на разъёме RJ-45; один выход для цифрового аудио S/PDIF на коаксиальном разъёме RCA; четыре регулируемых выхода для аудио на разъёмах под зажим; выходы громкоговорителя на 4-пиновом разъёме под зажим 5 мм (на DTP CrossPoint® 84 4K IPCP SA) или на 2-пиновом разъёме под зажим 5 мм (на DTP CrossPoint 84 4K IPCP MA 70)
  • Два входа DTP и шесть входов HDMI
  • Два выхода HDMI и два выхода DTP с независимым скалированием
  • Два выхода DTP имеют дублирующие соединения HDMI для локального мониторинга
  • Матричная коммутация и скалирование с поддержкой 4K, возможностью выбора эффекта перехода при смене изображения и вставкой логотипа — DTP CrossPoint 84 4K поддерживает сигналы 4K на всех видеовходах и видеовыходах для совместимости с новейшими источниками и дисплеями 4K. Чтобы обеспечить коммутацию без подрывов, на каждом выходе DTP предлагается встроенный высокоэффективный видеоскалер 4K с возможностью вставки логотипа.
  • Интегрированные входы и выходы DTP поддерживают передачу видео, сигналов управления и аудио на расстояние до 100 м по одному экранированному кабелю CATx — два входа и два выхода DTP поддерживают цифровую передачу HDMI, DisplayPort, DVI, 3G‑SDI и VGA, а также сигналов управления и аналогового аудио до 100 м по одному экранированному кабелю CATx, обеспечивая высокую надёжность и максимальную производительность на простой в установке кабельной инфраструктуре.
  • Продвинутый скалирующий процессор Extron Vector™ 4K — скалирующий процессор Vector 4K разработан для обеспечения высочайшего качества изображения 4K и наилучшего в своем сегменте скалирования изображения вверх и вниз. Скалирование изображения и преобразование формата видео выполняются с полным семплированием цвета 4:4:4, повышая точность цветового представления и детализацию.
  • Выбор скалируемых разрешений на выходах DTP от 640x480 до 4K — возможность индивидуального выбора разрешения для каждого из двух скалируемых выходов DTP. Поддерживаемые выходные форматы включают компьютерные разрешения и видеоразрешения до 4K, в том числе 1080p/60 Deep Color.
  • Совместимость с продукцией серий DTP 230 и DTP 330, а также с матричными коммутаторами XTP® CrossPoint — возможно комбинирование с передатчиками и приёмниками в настольном и настенном форм-факторах, а также с другими устройствами c DTP. DTP CrossPoint 84 4K также можно объединить с матричным коммутатором XTP CrossPoint для установки соединения между помещениями для презентаций и более крупной системой, охватывающей всё здание.
  • Выходы DTP совместимы с устройствами с интерфейсом HDBaseT — выходы DTP могут быть настроены для передачи видео и эмбедированного аудио, а также двунаправленных сигналов RS-232 и ИК на дисплеи с интерфейсом HDBaseT.
  • Настоятельно рекомендуется использовать кабель экранированной витой пары Extron XTP DTP 24 для оптимального функционирования системы
  • Совместимость с экранированным кабелем витой пары CATx — DTP CrossPoint 84 4K полностью поддерживает максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 м при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
  • Удалённое питание ряда передатчиков и приёмников серии DTP — DTP CrossPoint 84 4K может обеспечить подачу питания ряду передатчиков DTP и приёмников DTP через соединение по витой паре, устраняя необходимость в отдельных блоках питания на удалённых устройствах.
  • Вставка RS-232 из портов управления Ethernet — управление системного уровня для всех удалённых точек через Ethernet-порты матричного коммутатора обеспечивает комплексное управление конечными и присоединёнными устройствами без дополнительного оборудования.
  • Вставка двунаправленных сигналов RS-232 и ИК для управления AV-устройствами — двунаправленные сигналы управления RS-232 и ИК могут передаваться вместе с видеосигналом через подключение DTP, позволяя управлять удалённым устройством без использования дополнительных кабелей. Вставка двунаправленных сигналов управления устраняет необходимость в отдельной проводке системы управления к удалённым устройствам.
  • Доступен с интегрированным процессором управления IPCP Pro — модели DTP CrossPoint 84 4K IPCP имеют встроенный процессор управления серии IPCP Pro для полноценного управления AV-системой.
    1. Поддержка сенсорных панелей TouchLink® Pro и кнопочных панелей eBUS®
    2. Встроенный трёхпортовый коммутатор AV LAN позволяет изолировать AV‑устройства от общекорпоративной сети — обеспечивает локальное управление AV‑устройствами, подключёнными к коммутатору AV LAN, и изоляцию трафика сети AV LAN от внешних помех или вмешательства.
    3. AV LAN допускает данные от порта Ethernet только для удалённого управления и обновления прошивки устройств Extron — позволяет устройствам Extron, подключённым к порту AV LAN, обновлять прошивку, а также обеспечивает их удалённый мониторинг, эксплуатацию и управление с помощью GlobalViewer Enterprise от Extron.
    4. Поддержка защищённых стандартных протоколов передачи данных — использует стандартные протоколы обмена данными, включая HTTP (незащищённый), HTTPS, SSH, SFTP, SMTP, NTP, Service Discovery, DHCP, DNS, ICMP и IPv4.
    5. Поддержка лицензии LinkLicense® — Extron LinkLicense расширяет возможности для систем управления Extron серии Pro.
    6. Два двунаправленных порта RS-232 с программным подтверждением установления связи — порты с разъёмами под зажим могут управлять двумя устройствами с RS-232.
    7. Один двунаправленный порт RS-232/RS-422/RS-485 с аппаратным и программным подтверждением установления связи — последовательный порт с разъёмом под зажим может взаимодействовать с одним устройством с последовательным управлением по RS-232/RS-422/RS-485.
    8. Два порта ИК/RS-232 для однонаправленного управления внешними устройствами
    9. Четыре цифровых порта входов/выходов — обеспечивают взаимодействие с другими системами в помещении.
    10. Четыре реле для управления функциями помещений — возможность управления освещением, настройками экрана и другими функциями устройств.
    11. Порт eBUS для подключения кнопочных панелей и комплектующих eBUS
    12. Мониторинг и управление через каждый порт Ethernet — управление AV-оборудованием и его мониторинг по стандартной сети Ethernet.
    13. Сервер DHCP для AV LAN — автоматически распределяет IP-адреса и параметры настройки сети к AV‑устройствам, подключённым к локальному порту AV LAN, упрощая настройку и эксплуатацию системы.
    14. Поддержка таких широко распространённых протоколов системы управления зданием (BMS), как BACnet, KNX и DALI — эти протоколы обеспечивают централизованный мониторинг и управление инженерными системами: отоплением, вентиляцией, кондиционированием воздуха, освещением, электроснабжением, противопожарной системой и системой безопасности.
    15. Поддержка стандарта 10/100/1000Base-T
    16. Поддержка управления устройствами по Ethernet — позволяет осуществлять управление несколькими AV-устройствами с интерфейсом Ethernet, такими как дисплеи, коммутаторы и источники.
    17. Автоматическая синхронизация часов позволяет сенсорной панели отображать точное время и дату
    18. Поддержка синхронизации системы управления — синхронизация предоставит пользователям возможность сохранить и восстановить состояние настроенных ими конечных устройств в случае сбоя в сети или системе питания.
    19. Индикаторы статуса порта на передней панели
    20. Многоуровневая защита с помощью паролей — позволяет настроить систему защиты на основании выполняемых пользователем обязанностей.
    21. Возможность полной индивидуальной настройки с помощью программного обеспечения для систем управления Extron — GUI Designer может комбинироваться с Global Configurator® Plus или Global Configurator Professional.
    22. Создание группировок контроллеров — позволяет объединить несколько процессоров управления IP Link Pro в единое целое при конфигурировании с помощью ПО Global Configurator Professional.
    23. Библиотека улучшенных драйверов устройств, сертифицированных Extron — драйверы позволяют оборудованию Extron управлять различными устройствами отображения и источниками, такими как проекторы, плоские дисплеи и проигрыватели Blu-ray. Extron выпускает полностью протестированные RS-232-, ИК- и Ethernet-драйверы устройств.
  • Эмбедирование аудио в HDMI — двухканальные аудиосигналы могут быть эмбедированы в выходы HDMI и DTP.
  • Деэмбедирование аудиосигнала из HDMI — эмбедированное в HDMI двухканальное аудио формата PCM может быть извлечено для распределения и последующей обработки. Эмбедированные многоканальные форматы bitstream направляются вместе с видео к выходам HDMI и DTP.
  • Регулировка громкости на выходе — DTP CrossPoint 84 4K предлагает общую регулировку громкости для регулируемых выходов линейного уровня и выходов от усилителей, а также отдельную регулировку громкости микрофонов.
  • Усиление и затухание аудио на входах — усиление или затухание может регулироваться на каждом двухканальном входе для аудио, устраняя заметные различия при переключении между источниками.
  • Независимая коммутация аудио (audio breakaway) — обеспечивает возможность отделить двуканальное аудио от соответствующего ему видеосигнала и вывести к аудиовыходам, позволяя переключать аудио- и видеосигналы от одного источника к различным устройствам отображения.
  • Выход аудио в формате S/PDIF — DTP CrossPoint 84 4K включает выход S/PDIF для двухканального PCM-аудио или закодированного сжатого аудио для многоканального формата объёмного звука Dolby ® или DTS®.
  • Четыре входа микрофонного/линейного уровней с фантомным питанием 48 В — четыре источника микрофонного или линейного уровня могут быть независимо микшированы с программным аудио. Функция фантомного питания 48 В позволяет использовать конденсаторные микрофоны.
  • Интегрированный цифровой аудиопроцессор с обработкой сигнала ProDSP™ на основе 32/64-битных операций с плавающей точкой — в DTP CrossPoint 84 4K используется DSP-обработка аудиосигнала на основе 32/64-битных операций с плавающей точкой, которая сохраняет очень широкий динамический диапазон и поддерживает прозрачную обработку аудио для упрощения управления каскадом усиления; также снижается вероятность клиппинга сигнала DSP.
  • Четыре канала эхоподавления AEC — DTP CrossPoint 84 4K имеет четыре независимых канала эффективного эхоподавления AEC и настраиваемую функцию подавления шумов. В основе технологии AEC от Extron лежит сложный алгоритм, обеспечивающий быструю конвергенцию эхоподавителя для максимальной разборчивости сигнала даже в сложных случаях, например, когда обе стороны говорят одновременно или когда на ближнем конце используются беспроводные микрофоны.
  • Автомикшер с восемью группами — DTP CrossPoint 84 4K оснащён автомикшером с функцией шлюза и режимом регулировки усиления для управления восемью группами сигналов микрофонного уровня. Порог прохождения сигнала через шлюз, снижение уровня сигнала и параметры синхронизации регулируются пользователем на каждый канал, обеспечивая точную настройку во избежание «обрывания» звука, свойственного традиционному микшеру при выключении микрофона.
  • Цифровой порт расширения аудио обеспечивает соединение с процессором Extron DMP 128 Plus для масштабирования аудиосистемы — порт расширения позволяет соединить DTP CrossPoint 84 4K и любую модель DMP 128 Plus посредством одного экранированного кабеля CAT 6 для передачи каналов входов/выходов в комбинации 16x16 между устройствами. Это обеспечивает масштабируемость аудиосистемы с расширенной возможностью обработки и маршрутизации аудиосигналов.
  • Ducking (приглушение микрофона при проявлении приоритетного сигнала) — автоматически уменьшает уровень громкости программного аудио при обнаружении сигнала на микрофонном или другом аудиовходе, исключая необходимость в отдельном ducking-процессоре.
  • Аналого-цифровые и цифро-аналоговые преобразователи 24 бита/48 кГц студийного класса — профессиональные преобразователи полностью сохраняют целостность исходного аудиосигнала.
  • Обработка DSP с низкой задержкой — DTP CrossPoint 84 4K характеризуется очень низкой, детерминированной задержкой обработки от входа к выходу независимо от количества активных каналов или процессов. Несмотря на то, что задержка в каналах с эхоподавлением незначительно возрастает, общие показатели задержки остаются очень низкими. Это поддерживает синхронизацию аудио и видео и позволяет докладчикам или выступающим не прерывать выступление по причине задержки транслируемого аудио.
  • Программное обеспечение DSP Configurator™ — мощное и в то же время простое в использовании программное средство на базе персонального компьютера для управления всеми функциями обработки аудио DTP CrossPoint 84 4K. С его помощью можно осуществить полную настройку и конфигурирование средств обработки цифровых аудиосигналов на базе технологии ProDSP, а также маршрутизацию и микширование.
  • Мастер создания групп — DTP CrossPoint 84 4K обеспечивает возможность объединения настройки усиления или отключения звука для всей системы. Функции регулировки усиления и отключения звука могут быть подобраны и добавлены в один мастер группы, которым в дальнейшем можно управлять с помощью одного главного регулятора громкости или отключения звука. Можно создать до 32 мастеров групп.
  • Функция мягкого ограничения (soft limits) обеспечивает оптимальный диапазон настройки мастера группы — диапазон громкости мастера группы может быть ограничен благодаря функции мягкого ограничения для поддержки оптимального минимального и максимального уровней при использовании внешнего регулятора громкости. Это позволит операторам избежать недостаточной или чрезмерной настройки уровней, используя Ethernet, USB либо управление по RS-232. ПО DSP Configurator предоставляет возможность быстрой регулировки ограничения с помощью переноса drag-and-drop в меню функций управления группами.
  • 32 предустановки ПО DSP Configurator — используя программное обеспечение DSP Configurator, любой или все параметры обработки DSP, уровней, точек матричной AV-коммутации и матричного микширования аудиосигнала могут быть сохранены в качестве предварительно установленных настроек.
  • Гибкий матричный дизайн обеспечивает варианты маршрутизации к выходам, в виртуальную шину и с возможностью расширения — внутренняя архитектура DSP-процессора в DTP CrossPoint 84 4K основана на интуитивной матричной структуре, которая предоставляет существенную гибкость маршрутизации, микширования и обработки входных аудиоисточников. Схема коммутации выходов позволяет любому из четырёх микрофонных входов микшироваться в любой из восьми стереовыходов блока AV-коммутации (или во все сразу). При желании любой из микрофонных входов или выходов AV-коммутатора может сначала быть направлен в виртуальную схему коммутации, которая распределяет входы к восьми виртуальным шинам, прежде чем выполнить обратное микширование в выходную матрицу. Виртуальные шины позволяют обрабатывать входы в виде единой группы. Входы и выходы расширения обеспечивают маршрутизацию сигнала между DTP CrossPoint 84 4K и процессором DMP 128 Plus, которые подключены друг к другу через порт расширения.
  • Установки процессора по принципу построения блоков — ряд предварительно созданных установок процессора, оптимизированных для определённого типа входных или выходных устройств, например, микрофонов и громкоговорителей Extron, с предварительной настройкой уровней, фильтров, динамических характеристик и т.д. Конструктивные блоки доступны на каждой шине входов/выходов и позволяют проектировщикам систем создавать и сохранять индивидуальные блоки построения, что способствует упрощению проектирования и интеграции аудиосистемы.
  • Поддержка шаблонов Extron DSP, которые предварительно сконфигурированы в качестве отправных точек для упрощения и оптимизации настройки системы — шаблоны DSP разработаны для простого использования и обучения. Как технические специалисты, так и начинающие инженеры могут использовать их для запуска и функционирования системы, прилагая минимум усилий, экономя время и сокращая затраты на трудовые ресурсы и обучение в процессе работы. В свою очередь, старшие инженеры могут оставить волнения в стороне, зная, что технический персонал внедряет системы согласно систематизированному и последовательному подходу.
  • Доступен с энергосберегающим стерео- или моноусилителем класса D: 2 x 50 Вт @ 4 Ом; 2 x 25 Вт @ 8 Ом1 x 100 Вт @ 70 В — особенностью всех моделей усилителей мощности DTP CrossPoint 84 4K является уникальный, высокоэффективный и улучшенный дизайн класса D с запатентованной технологией Extron CDRS (подавление пульсаций напряжения класса D), которая обеспечивает плавную, гладкую форму аудиоволны, а также большую точность сигнала по сравнению с обычными моделями усилителей этого класса. CDRS устраняет признаки высокочастотной пульсации переключения в усилителях класса D, которые являются источником радиочастотного излучения и которые могут вызвать помехи в работе чувствительного AV-оборудования, например, беспроводных микрофонов.
  • Поддержка следующих спецификаций HDMI: скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D и аудиоформаты HD без потерь
  • Поддержка HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
  • Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или не совместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищенные авторским правом, на дисплеях без HDCP не отображаются.
  • Вставка и отображение логотипа — логотип может быть размещен в любом месте на переднем плане любого скалируемого выходного видеосигнала. Устройство совместимо с форматами BMP, JPG, PNG и TIFF. Для заполнения интервалов между презентациями могут использоваться полноэкранные изображения с разрешением до 4096x2400.
  • Бесподрывная коммутация — бесподрывные эффекты стоп-кадра с растворением, переключения «через чёрное» и растворения «через чёрное» доступны на скалируемых видеовыходах.
  • Key Minder® постоянно проверяет совместимость с HDCP для быстрой и бесподрывной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации в профессиональных AV-системах при одновременном распределении сигнала от одного источника на один или несколько дисплеев.
  • EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и корректное отображение на дисплее.
  • Технология SpeedSwitch® обеспечивает непревзойдённую скорость переключения HDCP-зашифрованного материала
  • Настройка EDID и выходных разрешений — поддержка настраиваемых скалируемых разрешений на выходе путём загрузки персональных файлов EDID либо считывания данных EDID с дисплея или другого устройства отображения.
  • Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по RS-232, USB или Ethernet особенно удобна для операторов систем или персонала службы поддержки.
  • Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
  • Высокопроизводительный, адаптированный к движению деинтерлейсинг для сигналов до 1080i — уникальный скалирующий процессор Extron осуществляет очень точный, адаптированный к движению деинтерлейсинг всех сигналов до 1080i. Он обеспечивает высокую детализацию и точность видеокадров с восстановленной прогрессивной развёрсткой, например, контента формата 1080p/24.
  • Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
  • Контроллер быстрого переключения QuickSwitch на передней панели с трёхцветными кнопками с подсветкой (QS-FPC™) — панель оснащена отдельными кнопками для каждого входа и выхода, что обеспечивает простую и интуитивную эксплуатацию. Кнопки могут быть маркированы для удобства использования. Красная, зелёная или жёлтая подсветка кнопок, в зависимости от используемой функции, особенно удобна в помещении со слабым освещением.
  • Режим отображения коммутации входов/выходов — предоставляет пользователям удобный обзор активных подключений входов и выходов.
  • Глобальные предустановки — часто используемые конфигурации входов/выходов могут быть восстановлены с контроллера быстрого переключения QuickSwitch на передней панели, по Ethernet, USB или с помощью последовательного интерфейса RS-232.
  • Блокировка сигнала на выходе (muting) — предоставляет возможность заблокировать один или все выходы в любое время. Это позволит, к примеру, просмотреть материал на локальном мониторе до того, как передать его на главный презентационный дисплей.
  • Управление соотношением сторон экрана — для скалируемых выходов DTP соотношение сторон изображения может регулироваться при помощи выбора режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
  • Функция Auto input memory — при активации функции на скалируемых выходах DTP устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При очередном обнаружении идентичного сигнала эти установки автоматически восстанавливаются из памяти.
  • Переход в режим Standby — устройство может быть настроено на автоматическую блокировку вывода видео и сигналов синхронизации к дисплею, если активный входной сигнал не обнаружен. Как следствие, проектор или плоскопанельный дисплей автоматически отключаются, что способствует сбережению энергии и увеличению срока службы ламп или панели.
  • Функции регулировки яркости, контрастности, цвета, оттенка, детализации, а также горизонтального и вертикального положения и размера изображения на выходах DTP
  • Пользовательские предустановки — предустановки с запоминанием для каждого входа для сохранения в памяти и восстановления настроек оптимизированного изображения.
  • Встроенные тестовые таблицы видео для калибровки и установки — устройство предлагает несколько тестовых таблиц видео для скалируемых выходов DTP, содействуя правильной настройке системы и калибровке устройств отображения.
  • Автоматическая эквализация для компенсации потерь во входном кабеле до 30 м при разрешении 1080p/60 с 8-битным цветом (при использовании кабеля серии HDMI Pro от Extron) — активно улучшает качество входящих сигналов HDMI для компенсации потерь при использовании длинных кабелей, кабелей низкого качества или источников со слабым выходным сигналом HDMI.
  • Автоматическое перетактирование на выходе HDMI — восстанавливает форму и тайминги цифровых видеосигналов на каждом выходе HDMI, устраняя высокочастотное «дрожание» сигнала для обеспечения надёжной передачи на длинные дистанции.
  • Питание +5 В постоянного тока, 250 мА, на каждом выходе HDMI для внешних периферийных устройств — питание, поступающее через выход HDMI, устраняет необходимость в отдельном блоке питания для подключённого периферийного устройства.
  • Защитная блокировка передней панели — предотвращает неавторизованный доступ на незащищённых объектах. В режиме блокировки требуется ввод заданной комбинации кнопок для управления матричным коммутатором с передней панели.
  • Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN, WAN или Интернет.
  • Встроенные веб‑страницы — позволяют использовать стандартный браузер с интуитивно понятным интерфейсом для мониторинга устройства, а также поиска и устранения неполадок.
  • Порт управления по RS-232 — возможность использования команд последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд ASCII для несложного и быстрого программирования.
  • Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без использования задней панели.
  • Светодиодные индикаторы состояния подключения и наличия сигнала RJ-45 для портов DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
  • Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
  • Простая установка и пусконаладка с помощью программного обеспечения Extron для настройки устройств PCS (Product Configuration Software) — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
  • Монтаж в стойку 2U, металлический корпус в полную ширину стойки
  • В комплекте прилагаются фиксаторы LockIt® для кабеля HDMI
  • Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
  • На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты

Информация для заказа

  • DTP CrossPoint 84 4K - Выход предусилителя, без усилителя и процессора управления / партномер 60-1515-01
  • DTP CrossPoint 84 4K IPCP SA - Со стереоусилителем мощности 2 x 50 Вт / партномер 60-1515-12
  • DTP CrossPoint 84 4K IPCP SA - Со стереоусилителем мощности 2 x 50 Вт, обновление интерфейса с LL / партномер 60-1515-12A
  • DTP CrossPoint 84 4K IPCP SA - Со стереоусилителем 2 x 50 Вт и AV LAN / партномер 60-1515-22
  • DTP CrossPoint 84 4K IPCP SA - Со стереоусилителем 2 x 50 Вт и AV LAN, обновление интерфейса с LL / партномер 60-1515-22A
  • DTP CrossPoint 84 4K IPCP MA 70 - С моноусилителем мощности 100 Вт, 70 В, обновление интерфейса с LL / партномер 60-1515-13A
  • DTP CrossPoint 84 4K IPCP MA 70 - С моноусилителем 100 Вт, 70 В, и AV LAN, обновление интерфейса с LL / партномер 60-1515-23
  • DTP CrossPoint 84 4K IPCP MA 70 - С моноусилителем 100 Вт, 70 В, и AV LAN, обновление интерфейса с LL / партномер 60-1515-23A

Схема AV-системы

Разделяемое помещение

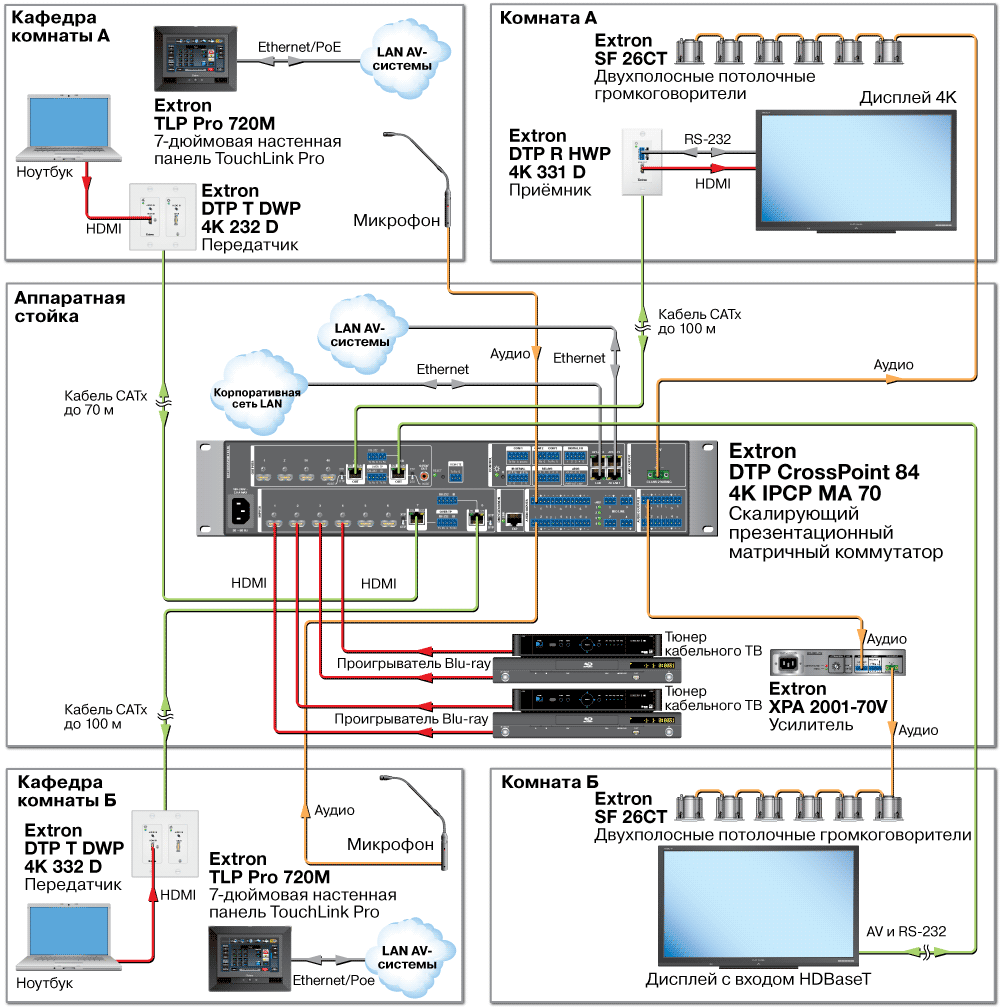

Схема разделяемого помещения


DTP CrossPoint 84 4K Схема

Расширение аудиосистемы

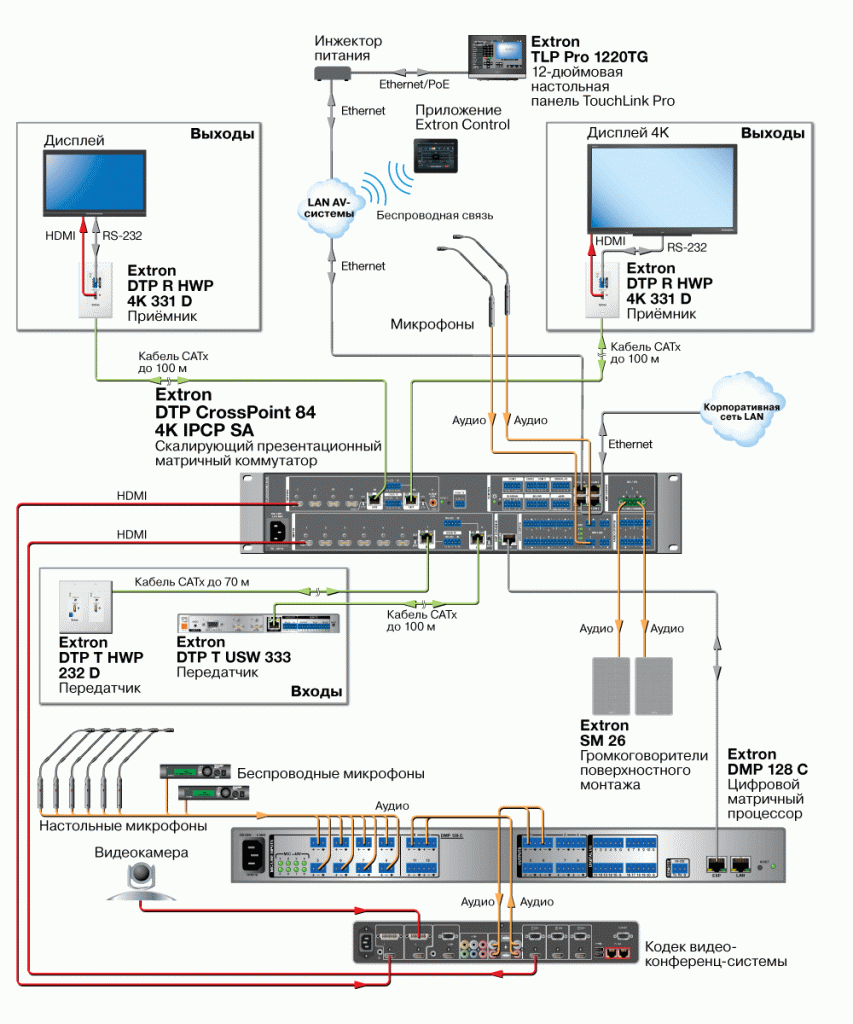

Расширение аудиосистемы: DMP 128C


DTP CrossPoint 84 4K Схема2

Интеграция системы XTP

Интеграция с XTP Systems от Extron


DTP CrossPoint 84 4K Схема3

Технические характеристики

Наименование

DTP CrossPoint 84 4K

Партномер

60-1515-01
